ArmadaWorks’te Teknik Resimde Büküm Tablosunu Özelleştirme

Ürün geliştirme ve imalat süreçlerinde verimlilik, günümüz rekabetçi pazarında işletmeler için hayati bir öneme sahiptir. Tasarım aşamasında geçirilen her fazla dakika, imalat hattında zaman ve maliyet kaybı demektir. İşte tam bu noktada, SOLIDWORKS kullanıcılarının rutin işlemlerini otomatize ederek tasarımdan imalata giden süreci kökten hızlandıran entegre bir çözüm olan ArmadaWorks devreye giriyor. Armada Yazılım tarafından geliştirilen bu güçlü eklenti, özellikle sac metal ve profil gibi endüstrilerde saatler süren manuel işlemleri tek bir tıklamaya indirgeyerek, mühendislerin daha stratejik görevlere odaklanmasını sağlıyor ve işletmelerin üretim kapasitesini maksimize etme yolunda kritik bir araç haline geliyor.

ArmadaWorks’te yapılabilecek özelleştirmelerden biriside otomatik teknik resim komutunda yer alan büküm tablosunun özelleştirilmesidir. Bu durum firmaların çeşitli ihtiyaçlarına ve veri kullanımına göre değişkenlik gösterebilir.

‍

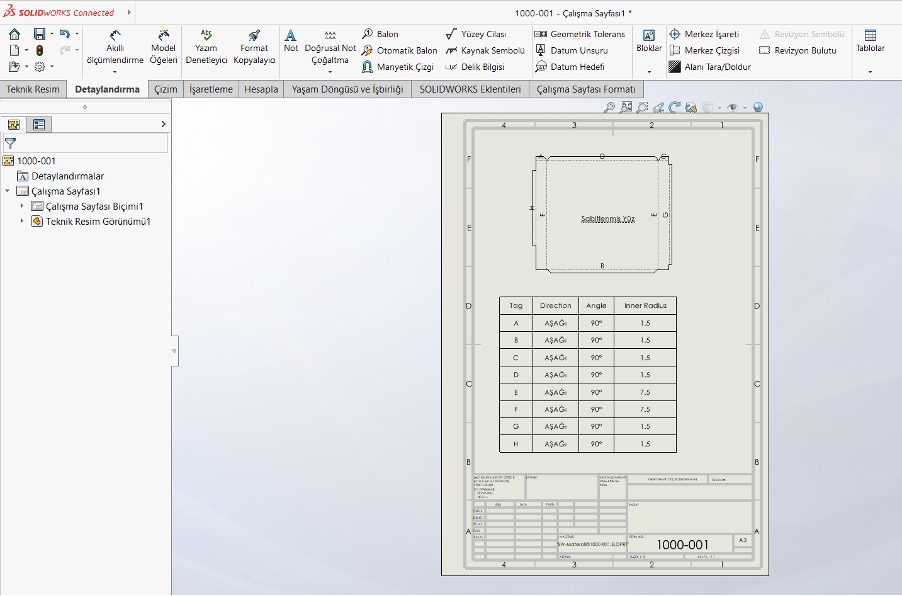

Öncelikle bir bükümlü yapılmış bir sac parçamızdan teknik resim alarak düz çoğaltma görünümünü ve büküm tablosunu ekleyerek hızlıca bir teknik resim hazırlayalım. Daha sonra kaydetmek istediğimiz tablo düzenlemesini yapalım.

‍

Büküm tablosuna ekle veya sil komutlarını kullanarak istediğiniz sütun için düzenleme yapabilirsiniz. Burada örnek düzenleme ile iki adet sütun eklemesi yapalım.

‍

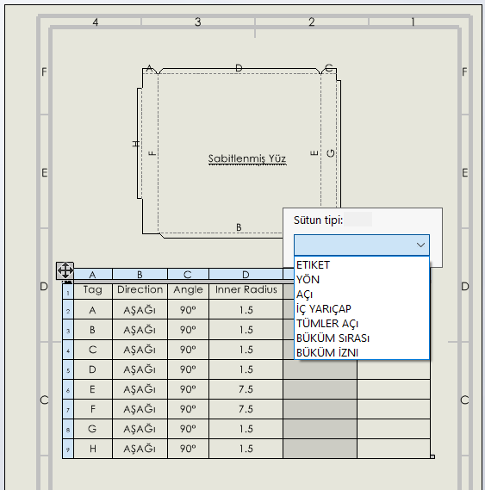

Eklediğimiz sütunların başlarına gelerek sütunu seçip çift tıkladığımızda sütun başlıklarını belirleyelim.

‍

ArmadaWorks teknik resminde kullanılacak büküm tablosunu hazırladıktan sonra tablonun üzerine gelerek mouse ile sağ tık yapıldığında farklı kaydet komutunu kullanarak şablonumuzu kaydedelim.

‍

Açılan Windows penceresinde C:\ArmadaWorks yolunda yer alan “bendtable-standard.sldbndtbt” büküm şablonunun üstüne kaydı gerçekleştirelim.

‍

İşlem sonucunda bir parçada ArmadaWorks kullanarak teknik resim alalım ve büküm tablosu istediğimiz gibi özelleşmiş mi kontrol edelim.

‍

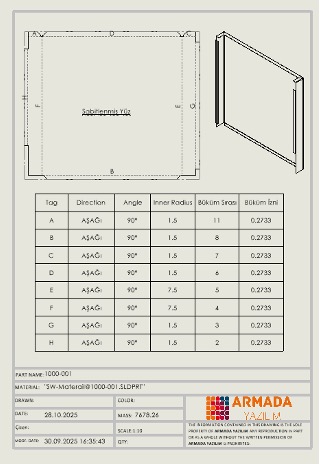

ArmadaWorks kullanılarak hazırlanılmış örnek teknik resimde otomatik olarak özelleştirdiğimiz büküm tablosunun geldiğini görebiliriz. Unutulmamalıdır ki bu yapılmış olan büküm tablosu özelleştirmesi açınım almada dxf/dwg belgelerinizdede artık büküm tablosu eklediğinizde bu şekilde gelecektir.

Sizlerde bu özel düzenlemeleri yaparak firmanızda üretim işlemlerinde sizlere gerekli bilgileri süzmenizi sağlayacak teknik resimleri hızlıca oluşturabilirsiniz.
