ArmadaWorks’te Malzeme Listesinden Profil Listesi Alma

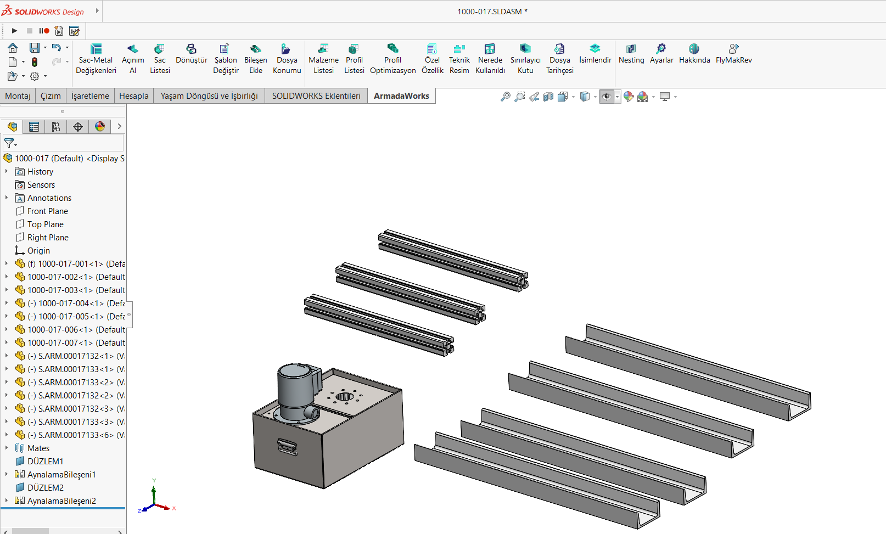

Örnek montaj üzerinden malzeme listesi butonunu kullanarak sadece profil ürünlerin listesi nasıl alınır bu adımları inceleyelim. Bu işlem sonrasında SOLIDWORKS’ü kapatalım ve gerekli ayar adımlarını uygulayalım.

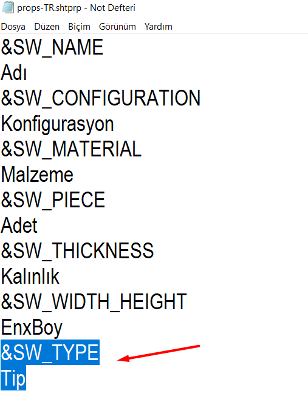

Her kullanıcı “C:\ArmadaWorks” klasöründe yer alan “props-TR.shtprp” not defteri olarak açıp son iki satıra “&SW_TYPE ile Tip” satırlarını ekleyelim ve kaydedip kapatalım (Adım1). Solidworks’ü tekrar çalıştıralım.

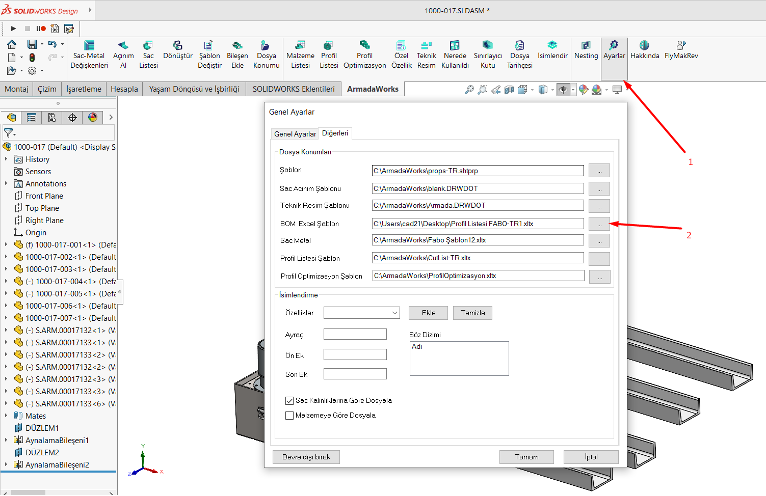

SOLIDWORKS açıldıktan sonra profil listesi alacağınız montajı açalım. Montaj açıldıktan sonra ArmadaWorks ayarlar butonuna tıklayalım (1). Ayarlarda ve Diğerleri bölümünden BOM Excel Şablonu olarak Tip sütununu eklediğimiz şablonu ekleyelim (2).

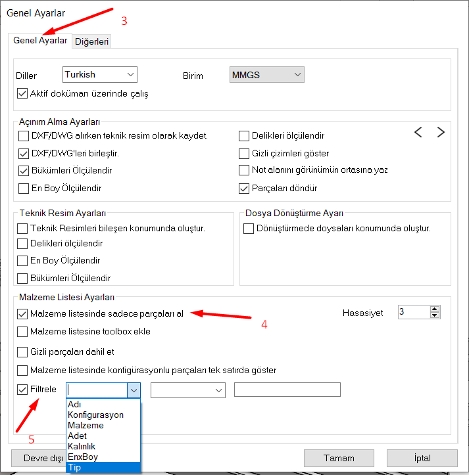

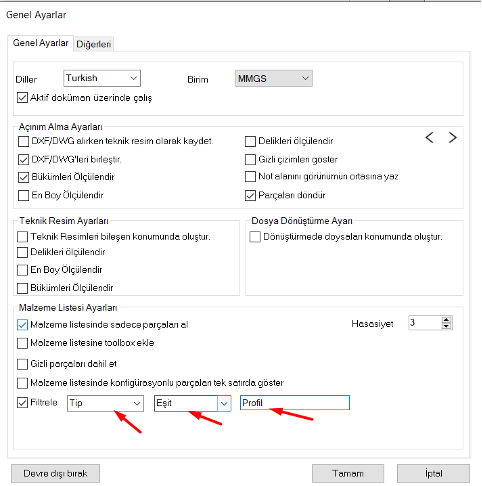

ArmadaWorks ayarlarını kapatmadan Genel Ayarlar bölümüne geçiş yapalım (3). Genel ayarlarda Malzeme Listesi Ayarlar bölümüne gelelim ve “Malzeme listesinde sadece parçaları al” ayarını aktifleştirelim (4). En alt bölümde yer alan Filtrele tikini aktifleştirelim (5). Eklemiş olduğumuz “Tip” özelliğini filtre olarak seçelim. İkinci bölümü” Eşit” ve değer bölümüne de “Profil” yazalım (Adım3-B). Tamam diyerek ayarlar bölümünü kapatalım.

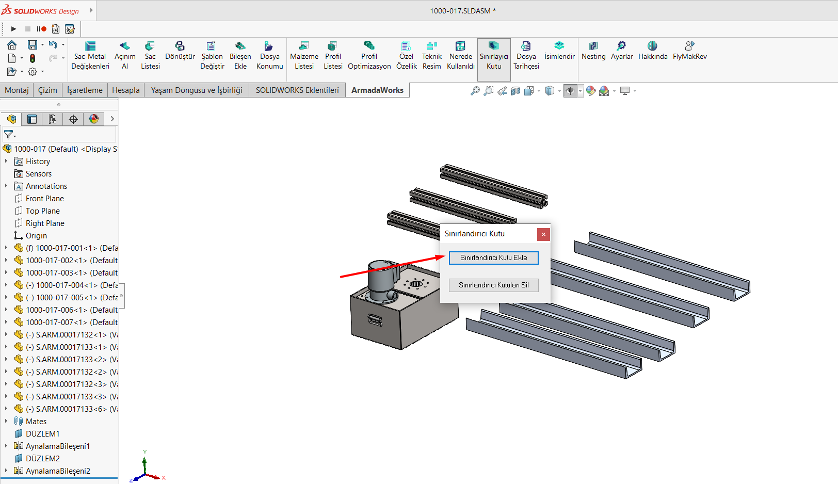

Malzeme listesi almadan önce çalışılacak montajda “Sınırlayıcı Kutu” butonunu kullanarak her parçaya “Sınırlayıcı Kutu Ekle” işlemini yapmalıdır.

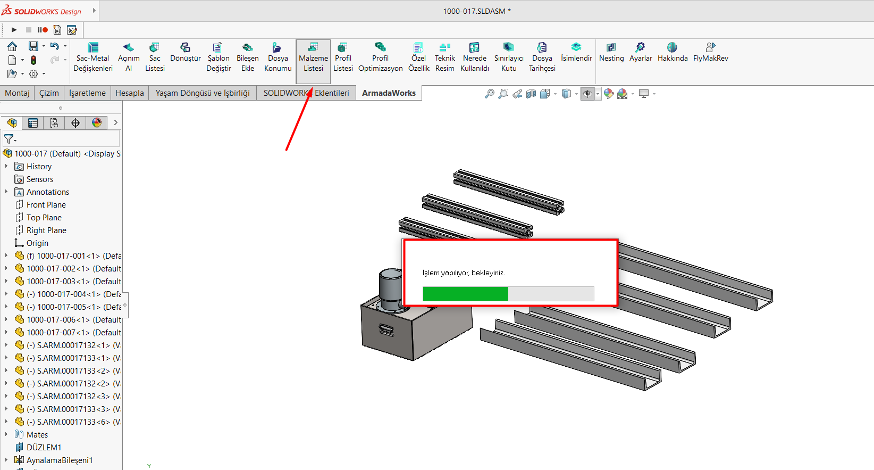

Tüm ayarlar tamamlandıktan sonra çalışılacak montajda ait profil listesini almak için malzeme listesi butonunu kullanalım.

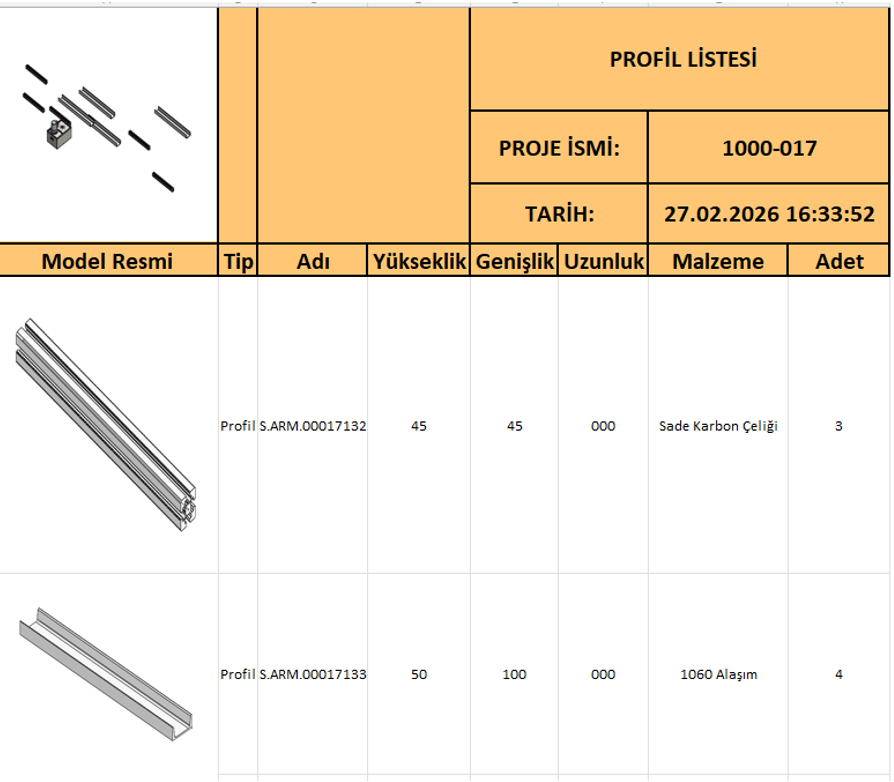

İşlem sonunda aynı profillerin birleştirildiği bir profil listesi elde etmiş olacaksınız.
