ARMADAWORKS’TE NESTİNG ŞABLON AYARLARI

‍Armadaworks, Solidworks ortamında çalışan ve özellikle sac metal imalatı için güçlü araçlar sunan bir eklentidir. Diğer CAD/CAM yazılımlarından farklı olarak, Armadaworks, nesting işlemini doğrudan Solidworks’ün içinde gerçekleştirme imkanı sunar. Bu entegrasyon, tasarım ve imalat süreçleri arasındaki boşluğu kapatarak iş akışını önemli ölçüde hızlandırır.Solidworks ortamında gözlemleyeceğimiz nesting işlemi montaj dosyasında bulunan sac malzemelerin açınımı alınır, kalınlık ve malzeme tipine göre gruplandıktan sonra kesim yapılacak plakaya optimum şekilde parçalar yerleştirilir. Bu yerleşimde görünmesini istemediğimiz çizgi ve bazı durumları düzenlemek için Armadaworks şablonunu Solidworks ortamında açarız.

Nesting Şablon Dosya Yolu

‍Varsayılan olarak ayarlanan Armadaworks’te nesting butonuna tıklayarak ayarlar bölümüne geldiğinizde “Montaj Şablonu” olarak görüntülenen dosya yolundaki şablonu açalım.

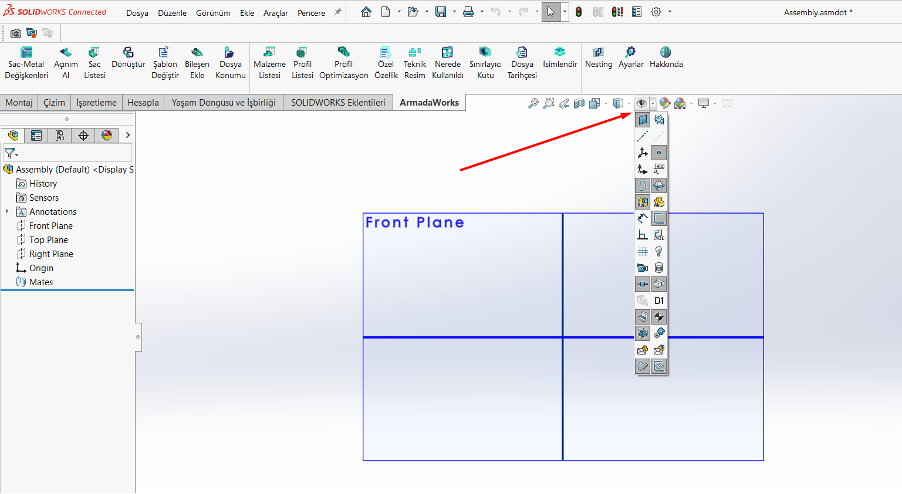

Nesting Montaj Şablonu


Açılan montaj şablonunda görünmesini istemediğimiz verileri tasarım alanında yer alan göz işaretinden hepsini kaldıralım ve şablonu kaydedelim. Böylelikle tüm gereksiz çizgilerden kurtulmuş olacağız.

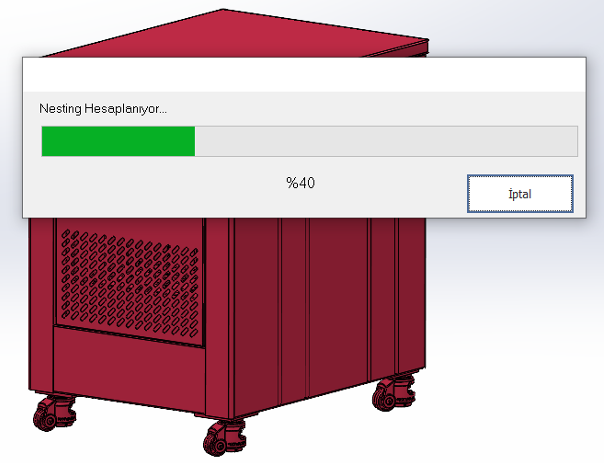

Montaj İçin Nesting Çalıştırma

‍Tekrar istediğimiz montajda nesting yapalım.

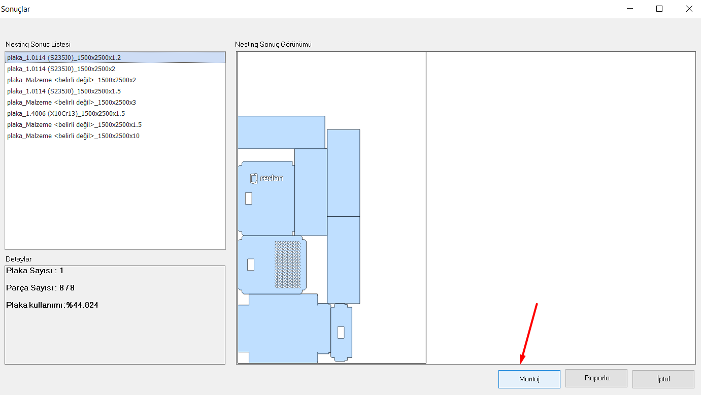

Nesting Sonucu

Nesting sonucunda montaj butonuna tıklayarak Solidworks’te yerleşimleri görelim.

Nesting Sonucu

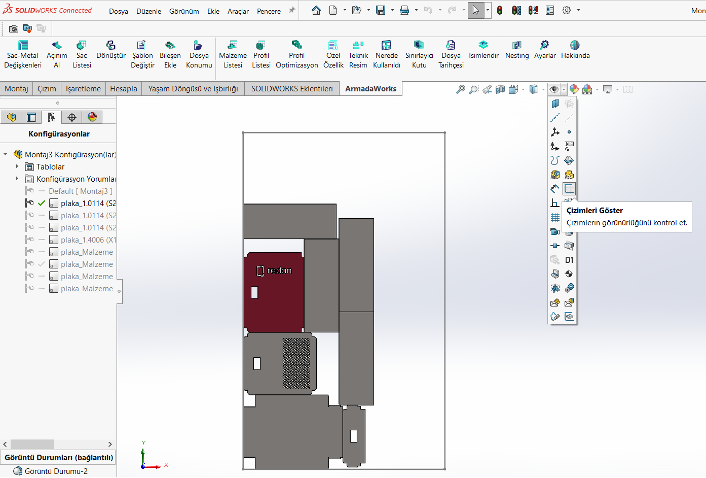

!!!DİKKAT: Çıkacak Solidworks görünümlerinde direk konfigürasyon bölümünde dxf almak istediğimiz görünümü seçip herhangi bir katı modele dokunmadan göz bölümünden çizim sekmesinin görünürlüğünü açarsak açınım konfigürasyonunda gelen sınır çizgilerin gelmediği sadece yerleşim yapılan plaka çiziminin geldiği bir dxf elde etmiş oluruz.

DXF almak

‍Yapmış olduğumuz bu işlem ile sorunsuz bir dxf yerleşimi almış oluruz ve ekstra yapacak işlemlerden de vakit kazanmış oluruz.

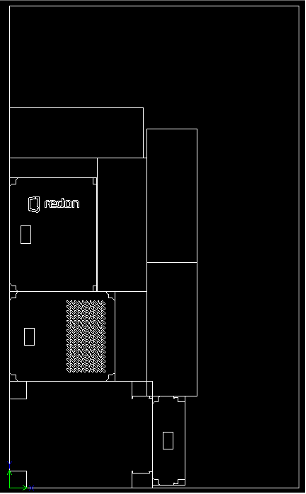

DXF Yerleşim

           Sizlerde Nesting işleminizde zaman kazanarak daha sağlıklı dxf çıktıları alıp işlemlerinize daha da hız katabilirsiniz. Almış olduğunuz dxf yerleşimlerinizi de lazer kesim makineleriniz yükleyerek kesimlerinizi gerçekleştirebilirsiniz.

‍
