ArmadaWorks’te İsimlendirme İşleminde Başarısız Olması

Modern imalat sektöründe, özellikle sac metal ve profil konstrüksiyon gibi birçok bileşenden oluşan projelerde, dosya ve parça yönetimi kritik bir zorluktur. Tutarsız veya manuel olarak verilen isimler;

• Montajlarda yanlış parça kullanımına,
• Üretim listelerinde (BOM) hatalara,
• PDM/PLM sistemlerine veri girişinde tutarsızlığa,
• Ve sonuç olarak büyük zaman ve maliyet kayıplarına neden olur.

Armada Yazılım tarafından geliştirilen ve SOLIDWORKS ile tam entegre çalışan ArmadaWorks eklentisi, bu süreçleri otomatize ederek tasarımdan imalata giden süreci hızlandırmayı amaçlar. Eklentinin sunduğu kapsamlı modüller arasında, projelerdeki karmaşayı kökten çözen "İsimlendirme" (Nomenclature) özelliği öne çıkmaktadır.

Bazı durumlarda montajda yaptığımız isimlendirme işlemi yeni dosyaya kaydedilemez ve başarısız olur.

‍

Örnek montaj isimlendirilmek istendiğinde ArmadaWorks eklentisinde olan isimlendirme butonunu kullanılır ve tüm parçalar tanınır.

‍

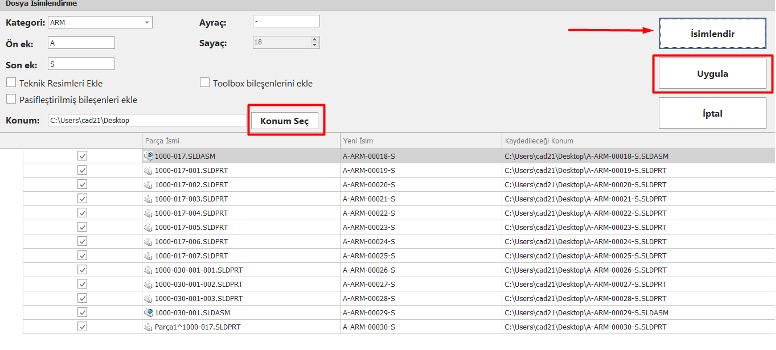

İsimlendirme işleminde “Kategori, Ön ek, Son ek, Ayraç” gibi ayarları yaptıktan sonra “isimlendir” butonu kullanılır ve “Yeni İsim” sütunu hazırlanmış olur. Konum seçimi yaparak işlemi uygula butonunu kullanır ve yeni isimli parçalar montajlar hazır olur.

‍

İsimlendirme işlemi bazı durumlarda başarısız olur ki bu durum montajda kullanılan içsel parçadan kaynaklanır. Resimde işaretlemiş olduğumuz parça içsel bir parça olarak kaydedildiğinden Windows'ta herhangi bir fiziki dosya içinde kaydı yoktur. Bu da yazılımın parçayı bulamadığından isimlendirme işlemini yapamamasına sebep olmaktadır.

Çözüm olarak içsel kaydediliş parçaları dışsal Windows proje klasörüne kaydetmek veya içsel parçayı pasifleştirmektir.

‍

Parça üzerine gelerek mouese ile sağ tık yaptığınız da “Parçayı Kaydet (Dış Dosyaya)” şekilde birişlem göreceksiniz ki hatanın düzelmesi için bu işlemi yapmalısınız.

‍

Butonu kullandığınız da yeni bir arayüz açılacak ve parçayı kaydetme işlemini tamamlamış olacağız. Burada montaj ile aynı konuma kaydetme işlemini yapıyoruz. Siz isterseniz yolu belirt seçeneği ile istediğiniz konuma kaydedebilirsiniz.

‍

Dış dosyaya kaydedilen parçamız artık isimlendir hatası alınmadan işlem yapabilmemizi sağlayacaktır. Çünkü fiziki olarak bir klasörün içinde yeralmaktadır. Unsur ağacı incelendiğinde

[Parça1^ 1000-017-001] olan içsel parçamız (^ ikonunun olduğu parça bize içsel bir ürün olduğu göstermektedir) artık Parça 1 şeklinde görülmektedir.

Sizlerde ArmadaWorks’te isimlendirme esnasında aldığınız başarısız işlem hatası için SOLIDWORKS’te bu adımları yapmalı ve işleminize öyle devam etmelisiniz.

ArmadaWorks, isimlendirme üzerindeki kontrolü kullanıcılara geri vererek, tasarım ekiplerinin yaratıcılığa ve mühendisliğe odaklanmasını sağlayan, üretimdeki akışı optimize eden güçlü bir araçtır. Bu özellik, dağınık bir dosya yapısından sistematik, kontrol edilebilir ve verimli bir iş akışına geçişin anahtarıdır.
