ArmadaWorks’te Açınım Notlarının Ayarları

ArmadaWorks, işlemlerinden en çok kullanılan görev “Açınım Al” butonudur. Açınım alma işleminde eklediğimiz not alanları ile ilgili iki adet güncel ayar mevcuttur. ArmadaWorks yeni güncellemeleri ile bu ayarlarda gelmektedir.

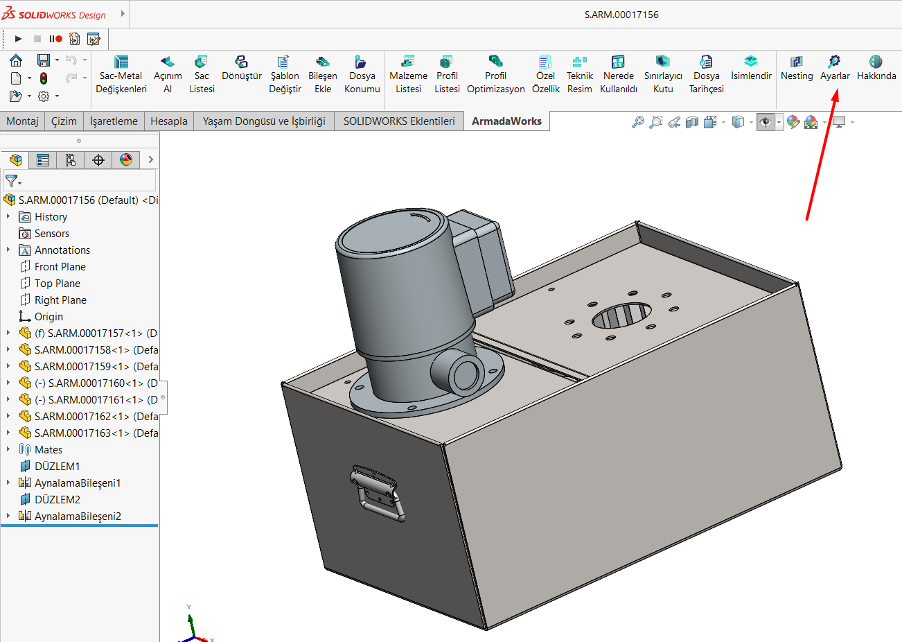

 SOLIDWORKS'te ArmadaWorks arayüzünü görüntülemek için örnek bir parça veya montaj açalım. Daha sonra ArmadaWorks’te “Ayarlar” butonunu tıklayalım.

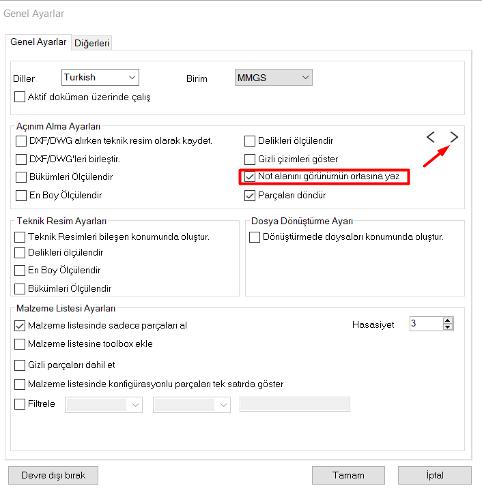

Ayarlar butonuna tıkladığında karşımıza “Genel Ayarlar” bölümü otomatik açılacaktır ve yukarıdaki resimler görüldüğü üzere “Açınım Alma Ayarları” bölümünde iki adet ayarımız bulunmaktadır ki bu ayarlar lazer kesim programları için yapılmıştır. Kimi programlar görünümün ortasında notları ister ve bu bilgileri otomatik tanır. Bu durum için yukarıdaki “A” resminde olan “Not alanını görünümün ortasına yaz” ayarı aktifleştirilmelidir.

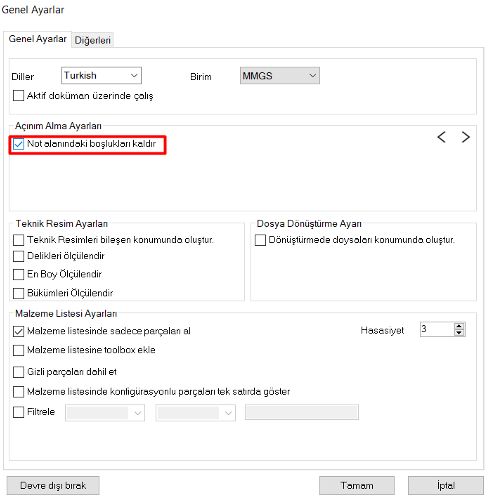

Diğer bir özellik ise “A” resminde olduğu gibi ayarlar bölümünü kaydırdığımız da “B” resmindeki “Açınım alma ayarları” bölümüne geçiş yapacaktır. Burada da bazı lazer kesim programları not alanındaki boşlukları okumaz bu durum için de “B” resmindeki “Not alanındaki boşlukları kaldır” ayarının aktif edilmesi gerekmektedir.

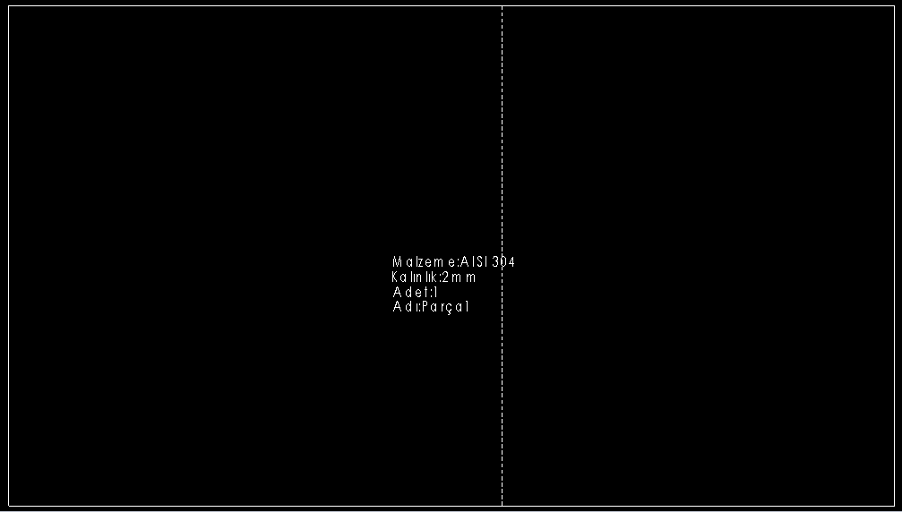

Resimde görüldüğü üzere örnek bir parçada alınan açınımda not alanı artık parçanın ortasına yazılıyor ve not alanındaki yazılar arasında boşluklar kaldırılmış duruma geliyor.

Sizlerde açınım alma işleminde not alanlarınızı lazer kesim programlarına göre özelleştirebilirsiniz.  Daha fazla özelleştirme veya not alanındaki Kalınlık fontların ve kalınlık gibi başlıkların değişmesini istiyorsanız Blog yazılarımızdan “ARMADAWORKS’TE AÇINIM ALMA NOTLARININ ÖZELLEŞTRİLMESİ” yazımızı da inceleyebilirsiniz.
