ArmadaWorks’te Açınım İşlemini Başlatmama Sorunu

ArmadaWorks, tasarım ve üretim süreçlerini tek bir platformda birleştiren entegre bir yazılım çözümüdür. CAD verilerinin yönetimi, ürün yaşam döngüsü takibi ve üretim entegrasyonu gibi kritik işlevleri bir araya getirerek işletmelere dijital dönüşüm yolunda güçlü bir altyapı sunar.

ArmadaWorks işlemlerinden en çok kullanılan görev “Açınım Al” butonudur. Açınım alma işleminde SOLIDWORKS’te montaj içinde tüm açınımları çok hızlı bir şekilde alacaktır. Ancak bazı durumlarda açınım alma işlemi hiç tepki vermeyebilir veya işlem yapmayabilir.

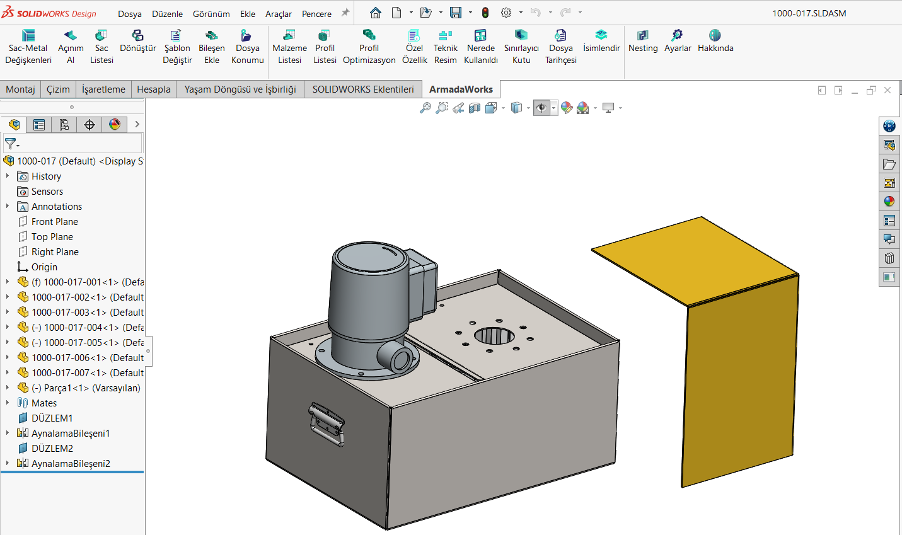

Örnek montajımızda görüldüğü üzere sarı renkli parçada tasarım işlemi yaparken parçadan memnun olunmamış olunabilir ve parçayı silmek yerine gizlemek ya da pasifleştirmek isteyebilirsiniz. Bu durumlarda açınım alma işleminde sorun olmayacaktır. Ancak gizleme işleminde gözden kaçan bir nokta bazen olabiliyor.

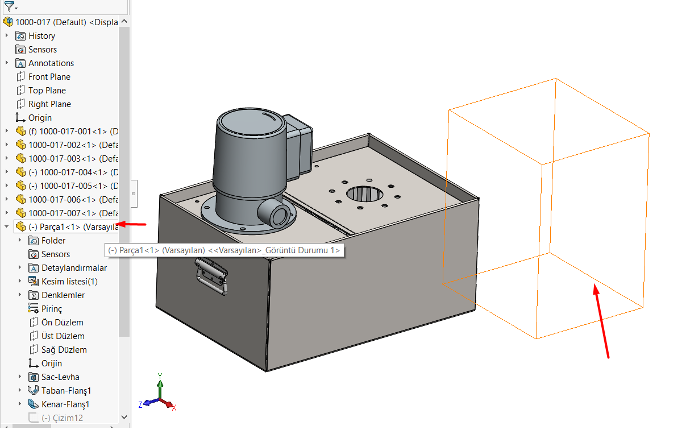

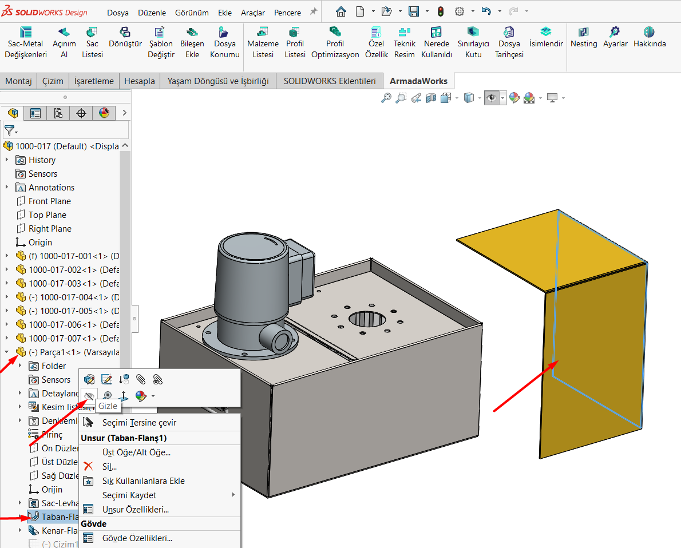

Örnek montajda görüldüğü üzere parça unsur ağacından komple gizlenmeden taban flanş unsurundan gizlenirse açınım alma işlemi arka planda hataya düşecek ve işlem yapmayacaktır. Bu şekilde ürünleri gizleyebilir ama ürün gizlenmiş ürün olmaz gizlenmeyeceği için de işlem gizlenmeye çalışılan “Parça 1” elemanını da açınım işlemine dahil etmeye çalışacak ancak dahil edilecek unsur bulamayacağından dolayı işlemi başlatamayacaktır. Bu durumda doğru bir gizleme veya parçayı pasifleştirme daha doğru işlem olacaktır.

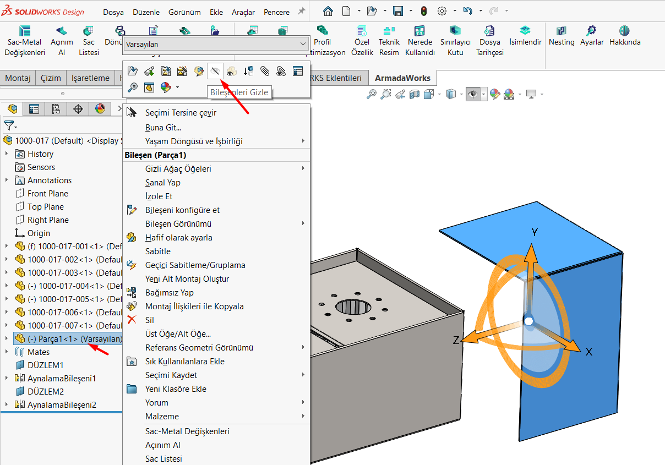

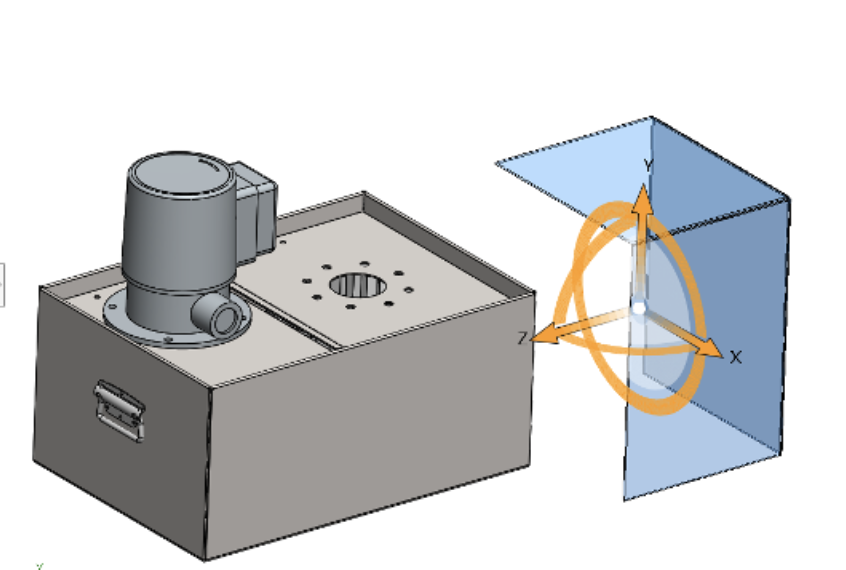

Doğru bir gizleme işlemi için unsur ağacından parçayı işaretleyerek gizle butonunu kullanabiliriz. Doğru gizlenmiş ürün unsur ağacında şeffaf hale gelecek ve işaretlendiğinde şeffaf bir şekilde görünür olacaktır. Bu şekilde gizleme yaptığınız da hem ArmadaWorks’te açınım işleminin başlamasını sağlarsınız hemde gizlediğiniz ürün açınıma dahil edilmez.

Sizlerde almış olduğunuz bu işlem hatalarında SOLIDWORKS ile bağlantılı çalışan ArmadaWorks için bu çözümü deneyerek işlemi yapabilirsiniz.

‍
