ARMADAWORKS'de Profil Optimizasyonuna Özel Profil Ekleme

Yazar:

3/9/2024

Paylaş:

Solidworks’te kütüphanesinde yer alan profiller sürekli gelişen ve değişen üretim dünyasında her zaman bizim için yeterli olmayabilir. Bu gibi durumlarda bizlerde özel profillerimizi oluşturarak kütüphanelerimize ekleme yaparız ve tasarım süreçlerimizi hızlandırmış oluruz.ArmadaWorks’te oluşturulan profil tasarımlarının hızlıca kesim listesini oluşturmaya yaran uygulaması bulunmaktadır. ArmadaWorks’te profil optimizasyonuna özel olarak profil kütüphanesine eklediğimiz profillerimizin optimizasyona dahil olabilmesi için hazırlanan kütüphane dosyasının özel özelliklerine “Description” özel özelliği eklenip değeri doldurulmalıdır. Şimdi özel profil ekleme işlemi için örnek yapalım:Öncelikle özel profilimizi tasarlayalım.[caption id="attachment_12835" align="aligncenter" width="751"]

- 1- Örnek Özel Profil Tasarımı[/caption]Bir sonraki adımda “File” bölümünden “Properties” bölümüne gelerek “Description” özel özellik ekleyip “Value” değerinin tanımını yazalım ve çizim sekmesini kapatalım[caption id="attachment_12836" align="aligncenter" width="511"]

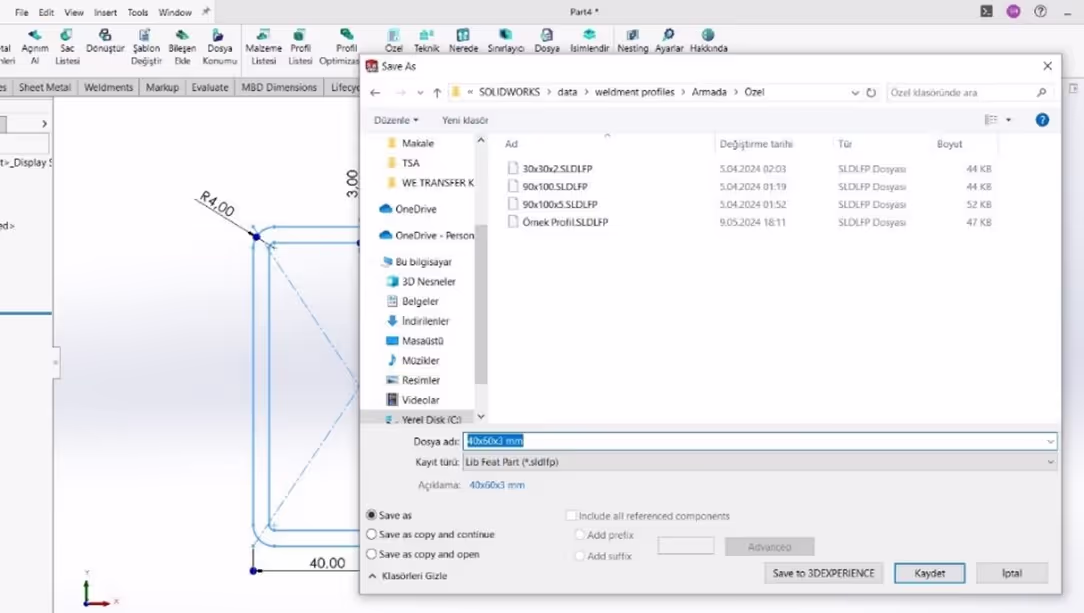

- 2- Özel Özellik Ekleme[/caption]Çizim sekmesini kapattıktan sonra çizim seçili iken (çizimimiz mavi olarak parlaması önemli) kayıt türü olarak “Lib Feat Part” olarak kaydedelim.[caption id="attachment_12837" align="aligncenter" width="1096"]

- 3- Profil Şablonu Olarak Kaydetme[/caption]Kayıt yolu olarak “C:\Program Files\Dassault Systemes\SOLIDWORKS 3DEXPERIENCE\SOLIDWORKS\data\weldment profiles” da “Özel olarak adlandırılan üst klasör” klasörünün içine “Özel olarak adlandırılan iç” klasörünün içine kaydediyorum. Ben burada “Armada klasörünün diye üst klasör açıp “Özel” alt klasörüne özel profillerimi kaydediyorum. Bu kısımda önemli olan alt alta iki klasör oluşturmaktır.[caption id="attachment_12838" align="aligncenter" width="1084"]

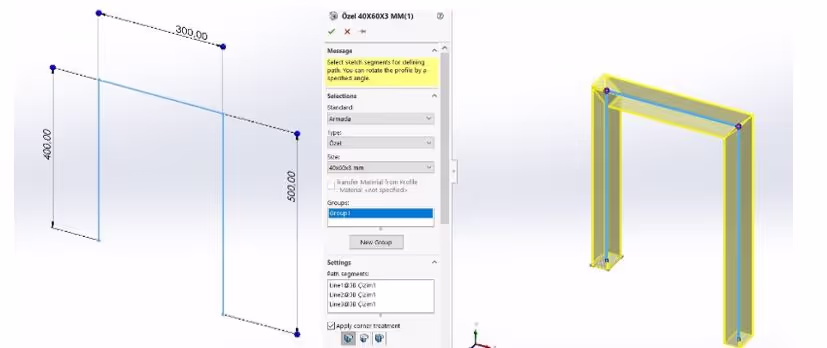

- 4- Özel Profili Kaydetme işleminde Dosya Yolu[/caption]Deneme profil yolu çizip kütüphaneye kaydettiğimiz profilimizi oluşturalım. Dosya yolu iki klasör oluşturma sebebi profil seçiminde iki satır seçtikten sonra profili belirlememizden gelmektedir.[caption id="attachment_12839" align="aligncenter" width="827"]

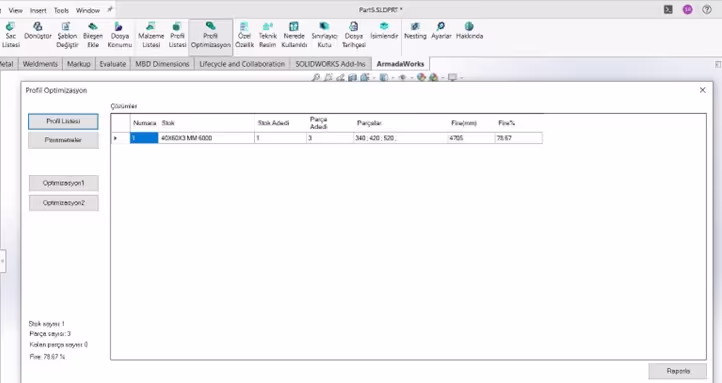

- 5- Deneme Profil Yolu[/caption]ArmadaWorks ile oluşturduğumuz profilin optimizasyonunu yaptığımızda artık özel profilin optimizasyona dahil olduğunu görürüz. Description bölümüne yazmış olduğunuz değer stok adı olarak görüntülenecektir. Böylelikle özel tasarım profillerini profil optimizasyonun ekleyerek hızlıca üretime kesim listesi planı “Raporla” tuşu ile iletilebilir.[caption id="attachment_12840" align="aligncenter" width="722"]
