Teknik Resimde Gerçek ve Yansıtılmış Ölçülendirme

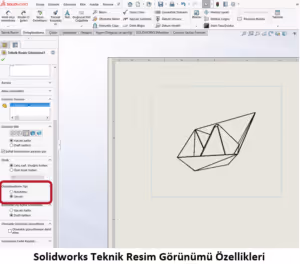

SOLIDWORKS'te teknik resimlerde görünüm atadığımızda özellikler kısmında “Ölçülendirme Tipi” bölümünü görebilirsiniz. Burada iki adet seçeneğimiz bulunuyor: Yansıtılmış ve gerçek. Peki bu seçenekler bize nasıl bir kullanım sağlıyor?

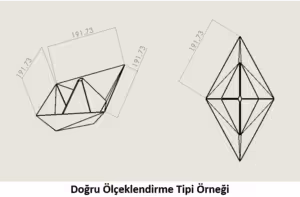

Doğru ölçülendirme tipi ile başlayalım. Doğru ölçülendirme tipi, ölçünün 3 boyutlu halinin birebir aynısını vermektedir. Örneğin parçanızın bir kenarının uzunluğu ne kadarsa, doğru ölçülendirmede hangi açıdan bakarsanız bakın, ölçünüz hep aynı uzunluğu verecektir. Aşağıdaki görselde de doğru ölçülendirme örneğini görebilirsiniz.

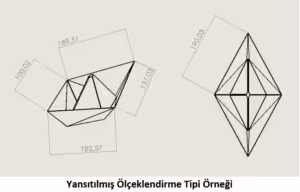

Şimdi ise yansıtılmış ölçülendirme tipine de bir göz atalım. Yansıtılmış ölçülendirmede ise uzunluklar iki boyutlu görünüme göre hesaplanır. Yani aslında o uzunluğunun istenilen görünüm düzlemi üzerindeki izdüşümünün uzunluğu alınır. Aşağıdaki görselde aynı parçanın yansıtılmış görünümle ölçülendirilmesini görebilirsiniz.

Doğru ölçeklendirmede aynı değerler görülürken, yansıtılmış ölçeklendirmede değerlerin iki boyutlu düzleme olan açılarına göre değiştiğini görebilirsiniz.Teknik resimlerinizde sorun yaşamamak için ve istediğiniz ölçüleri doğru atamanız için bu iki seçenek arasında geçişin nasıl yapılacağı çok önemlidir. SOLIDWORKS; standart, özel özel ortogonal görünümler için yansıtılmış ölçülendirme tipini; izometrik, dimetrik ve trimetrik görünümler için de doğru ölçülendirme tipini otomatik olarak atar.Ayrıca başka bir görünümden yansıtılmış ya da yardımcı görünüm oluşturursanız, orijinal görünüm ne olursa olsun yine de yeni görünüm yansıtılmış ölçülendirme tipi olarak oluşacaktır. Tabi ki bu seçimi görünüm özellikleri kısmından istediğiniz zaman değiştirebilirsiniz. Ölçülendirme tipi değişikliğinde atadığınız ölçülerin silineceğini unutmayınız.
