SOLIDWORKS’te Silindirik Sac Levhada Yırtık Oluşturma

SOLIDWORKS’te Silindirik Sac Levhada Yırtık Oluşturma

SOLIDWORKS sac levha sekmesi içerisinde bulunan ayrım hattı komutu ile, kullanıcılar doğrusal nesnelere referans kenarları boyunca yırtılmalar oluşturabiliyordu. 2024 yılına kadar bu komut yalnızca doğrusal modeller için işleyebiliyordu. 2024 sonrasında gelen sürümlerde artık silindirik datalarımız için de ayrım hattı komutu ile yırtılmalar oluşturabiliyoruz.

Komut kullanımı için aşağıdaki adımları takip edebilirsiniz.

1. Öncelikle dairesel bir silindirik sac levha çizelim.

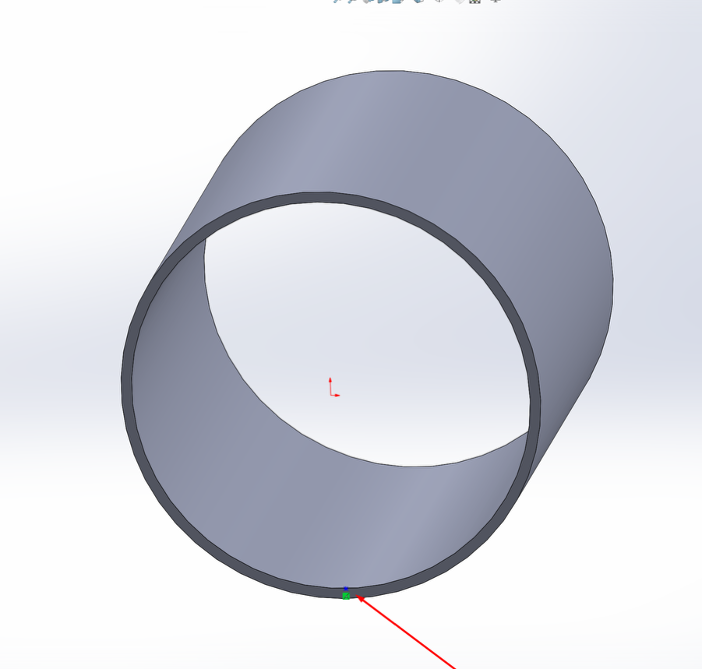

Örnek Silindirik Sac Levha Modeli

2. Yırtılma işleminde referans olarak bir silindirik kenar bir de referans nokta seçimi yapılmalıdır. Bunun için silindirik kenar üzerine bir çizim açarak, referans nokta ataması yapıyoruz.

Yırtılma İçin Gerekli Referans Noktanın Oluşturulması

3. Sac levha sekmesi içerisinden ayrım hattı komutunu aktifleştiriyorum ve silindirik kenar ile eklemiş olduğum referans nokta üzerinden seçimlerimi yapıyorum. Vermek istediğiniz boşluk değeri parametresini belirleyebilir ve simetrik ya da kör olarak seçim yapabilirsiniz.

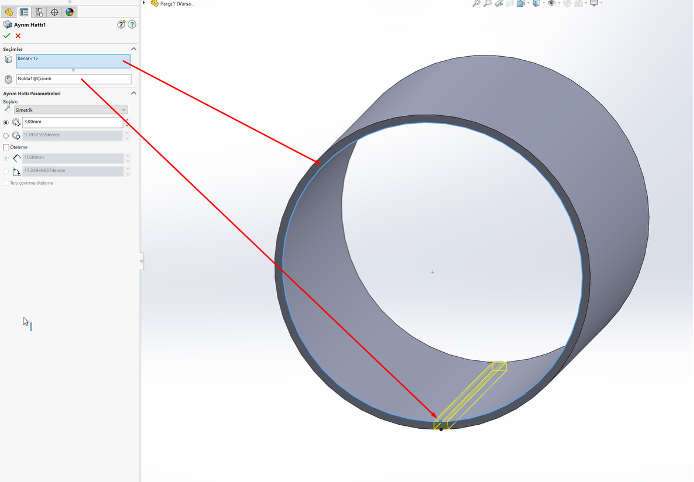

Ayrım Hattı Komutu İçin Seçimlerin Yapılması

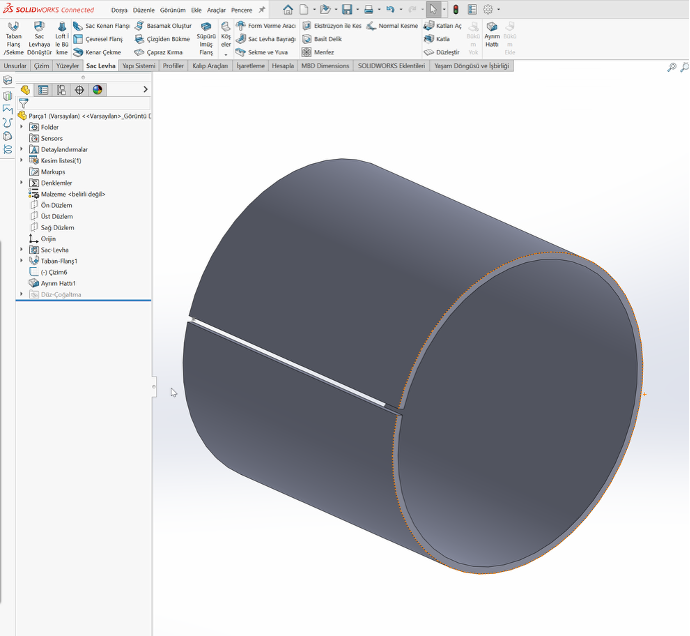

4. İşlem sonrasında aşağıdaki gibi bir dataya sahip olabilirsiniz.
