SOLIDWORKS’te Kesit Görünüm Düzlemini Düzenleme

SOLIDWORKS’te yer alan “Kesit Görünümü” panelindeki bu üç seçenek, modelin kesilmiş yüzeylerinin görsel sunumunu kontrol eder:

• Kesit tapasını göster: Bu seçenek işaretlendiğinde, modelin kesilen kısımları "dolu" görünür. Yani içi boş bir kabuk yerine, kesit düzleminin geçtiği yerde yapay bir yüzey oluşturularak parçanın katı olduğu hissi verilir.

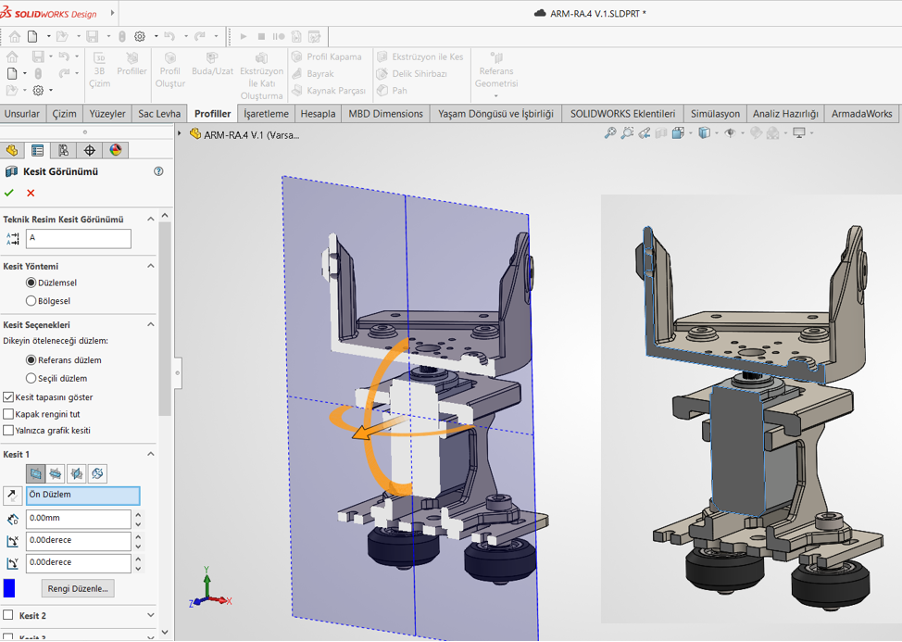

• Kapak rengini tut: Kesit kapaklarının rengini belirler. Aktif edildiğinde, kesilen yüzeyler parçanın orijinal rengini korur; aksi halde sistem varsayılan bir kesit rengi atar.

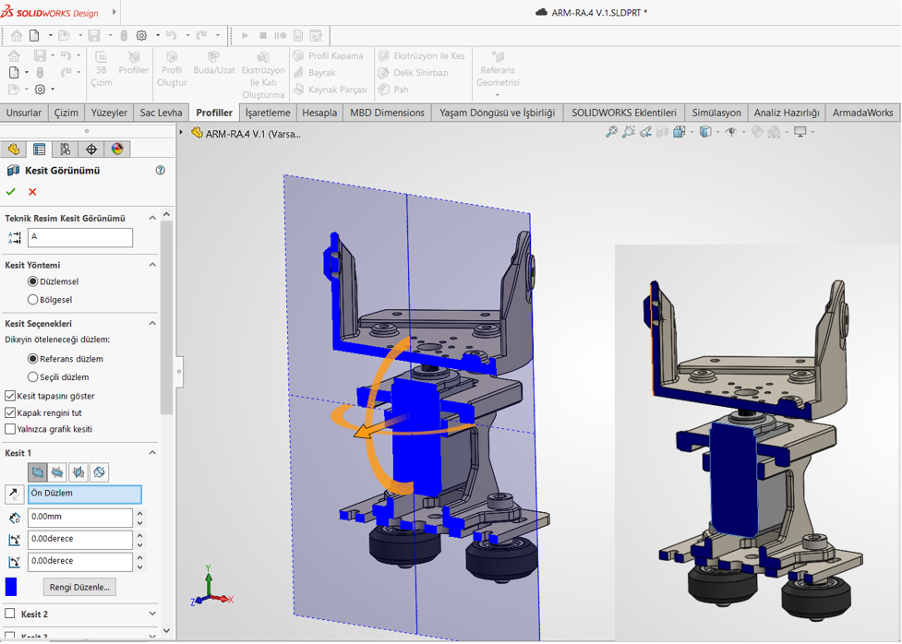

Bu bir ve ikinci seçenekler işaretli iken kesit düzlemini işaretleyebiliriz ve detayları inceleyebiliriz. Ancak kesit alırken “Yalnızca grafik kesiti” olarak bırakırsak kesit düzlemini işaretleyip dokunulamaz olur.

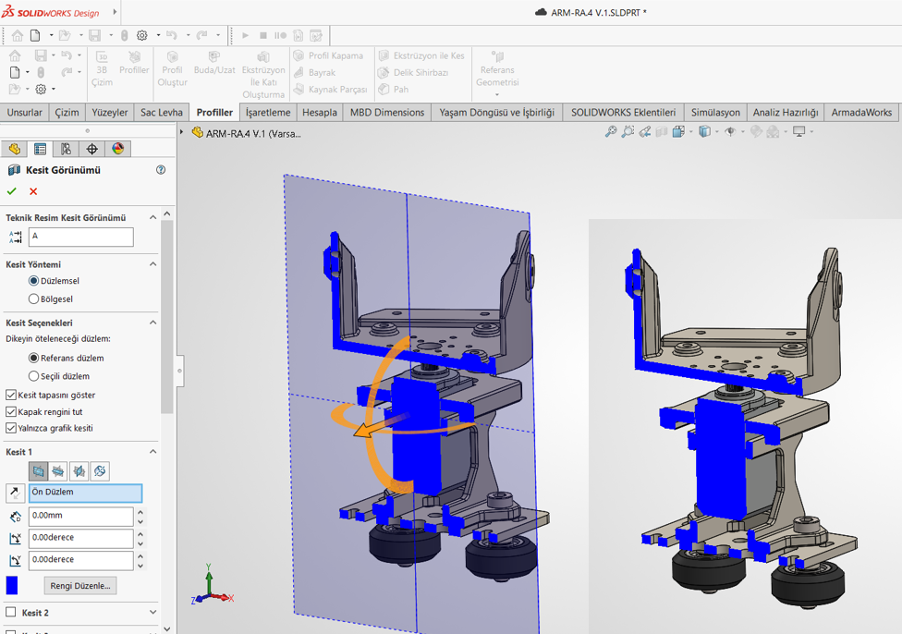

• Yalnızca grafik kesiti: Bu mod, kesme işlemini fiziksel olarak değil sadece görsel olarak yapar. Karmaşık montajlarda performansı artırmak için kullanılır; parçayı gerçekten bölmek yerine sadece ekranda öyle görünmesini sağlar. Bu ayar işaretli ise kesit düzlemi işaretlenemeyeceği unutulmamalıdır.

Bu ayarlar, tasarım sürecinde iç detayları incelerken görsel netliği ve çalışma hızını optimize etmek için kritik öneme sahiptir.
