SOLIDWORKS’te Kenar Flanş Parametreleri

SOLIDWORKS sac levha modülü içerisinde kenar flanş ve benzeri komutlarda aşağıdaki konumlandırma seçeneklerini görebilirsiniz. Sırayla bu seçenekleri tanıyalım.

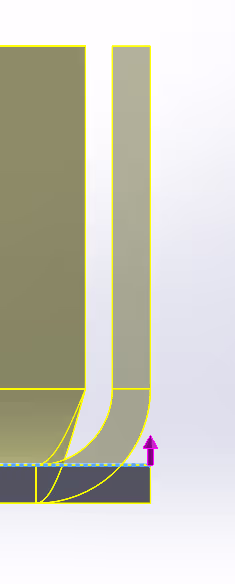

1- Malzeme İçerideKenar flanş tamamıyla malzemenin içerisinde kalacak şekilde büküm yapılır.

2- Dış MalzemeBüküm içeride kalacak şekilde kenarın malzeme dışında bulunduğu seçenektir.

3- Dış BükümKenar flanşının tamamıyla malzemenin dışında bulunduğu, bükümün malzemenin dışında yapıldığı seçenektir.

4- Sanal Keskiden Bükme Bu seçenekte flanşımızın kenarı ile taban flanş kenarımızın kesiştiği nokta referans alınarak bükme yapılır.

5- Büküme TeğetBu seçenek 90 derece ve üstü flanşlarda aktif olmaktadır. Flanş konumlandırması her zaman ilgili kenara teğet bir şekilde olur.

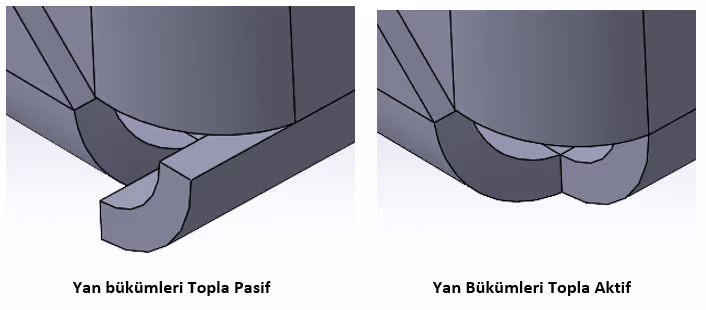

6- Yan Bükümleri Topla Flanşlar arasında oluşan ekstra malzemeyi kaldırır.
