SOLIDWORKS Yüzeyde Spline Oluşturma

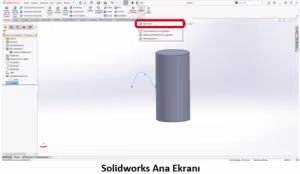

SOLIDWORKS'te bir yüzeyin üzerinde eğri oluşturmak istiyorsak önce yüzeyin karşısında bir düzlem oluşturur, ardından eğriyi yansıt komutu ile bu çizimi yüzeye yansıtabiliriz.Ancak bu işlemin çok daha hızlı bir şekli daha var. Yüzeyde spline oluşturma. Kullanımı çok kolay olan bu çizim komutu sayesinde eğrinizi direkt olarak yüzey üzerinde çizebilir ve ona göre ölçülendirebilirsiniz.Örnekle bir göz atalım. Eğriyi yansıt komutuyla ilk denememizi yapalım. Düzlemimize eğrimizi çizdik, ardından unsurlar sekmesi, eğriler, eğri yansıtma ile eğrimizi yansıtıyoruz.

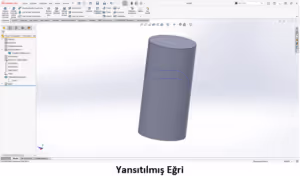

Sonucumuz aşağıdaki gibi oldu.

Şimdi de eğrimizi direkt olarak yüzeyimizde çizebileceğimiz yüzeyde spline komutunu açalım. Bu komutu 3b çizim içinde açabilir, ya da ilk olarak onu açarak yeni bir 3b çizim oluşturabiliriz.

Burada oluşturduğunuz eğri direkt olarak yüzey üzerinde oluşmaktadır. Sonucumuza bir bakalım.

Yüzeyde spline komutu ile eğrilerinizi çok daha hızlı ve daha spesifik özelliklerde oluşturabilirsiniz.
