SOLIDWORKS Visualize Model Ağacı Kullanımı

Bugün ki yazımızda sizinle Visualize programı içerisinde model kısmındaki özelleştirmemizden bahsedeceğiz. SOLIDWORKS’deki gibi Visualize da ayrı ayrı datalar açamamaktayız. Fakat buna alternatif olarak kullanabileceğimiz bir özelliğimiz var. Bu özellik sayesinde mevcut datanıza dışarıdan model ekleyebildiğiniz gibi yeni bir model kümesi açarak açılan model kümesine dışarıdan data ekleyebilirsiniz.

SOLIDWORKS'de oluşturulmuş vinç datalarımızı Visualize da açıyoruz. Açılan dataya kesme düzlemini eklediğimizde istediğimiz kesmeyi gerçekleştiremiyoruz. Düzlemsel kesme işlemi yerine özelleştirilmiş bir kesme detayı eklemek istiyoruz.

Visualize Model Ağacı Kullanımı 1 Video

SOLIDWORKS'te oluşturmuş olduğumuz kesme işlemini Visualize ortamına aktarıyoruz. Bunun için “+” ikonuna tıklayarak yeni bir model kümesi açıyoruz. Açılan model kümesinin içerisine dosya sekmesinden datamızı içeri aktarma işlemini gerçekleştiriyoruz. Bu sayede bir proje içerisinde birkaç datayı görüntüleyebilmekteyiz.

Visualize Model Ağacı Kullanımı 2 Video

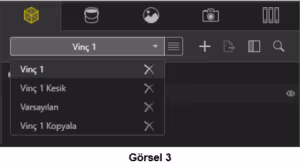

İçeri aktardığımız ve varsayılan model kümelerinin isimlendirmelerini değiştiriyoruz.

Visualize Model Ağacı Kullanımı 3 Video

Benzer dataların içeri aktarma işlemini gerçekleştirmiştik. Burada bağımsız olarak farklı bir datanın içeri aktarılma işlemini gerçekleştiriyoruz. Burada dikkat etmeniz gereken konu model kümelerimiz değişirken baktığınız kamera açısı aynı olacağı için kamera ayarlamalarını oluştururken kameraların isimlerini model kümelerinin isimlerinden referans almanız render alırken işinizi kolaylaştırabilir.

Visualize Model Ağacı Kullanımı 4 Video

İçeri aktarma işlemi yapmadan mevcut datanızda değişikler için model kümesini de kullanabilirsiniz. Özellikle Standart Visualize programı kullanıyorsanız konfigürasyonlar kısmı aktif olmayacağı için sizlere farklı bir alternatif oluşturabilir.

Visualize Model Ağacı Kullanımı 5 Video

Oluşturduğunuz model kümelerinin yanındaki çarpı işaretine tıklamak model kümesini silecektir. Bu noktada olumsuz durumlar yaşamamak için datalarınızın yedeklerini almanız önerilmektedir.
