SOLIDWORKS Visualize ile Kesme Düzlemleri Oluşturma

Bir modelin iç parçalarını görüntülemek için kesim düzlemleri ekleyerek kesit görünümleri oluşturabilirsiniz. Standart hareket kontrollerini kullanarak kesme düzlemlerini değiştirebilirsiniz. Modelinizi daha ayrıntılı incelemek için birden fazla kesme düzlemi kullanabilirsiniz. Bu konuda bir sınırlandırma yok. Palette, model sekmesinde bulunan  + işaretine tıklayarak “yeni kesme düzlemi” seçeneğine tıklayınız.

Kesme düzlemi model üzerine şeffaf olarak yansıtılır ve otomatik olarak modelinizin tamamı boyunca uzanır.

Model ağacında kesme düzlemini seçin. Kesit düzlemi parametreleri genel alt sekmesinde listelenir. Genel sekmesinden, görünürlük ayarlarını ve kesme düzlemi kapamalarını göster/gizle yapabilirsiniz.

Dönüştür sekmesinden, kesme düzleminin XYZ koordinatlarına göre döndürme sağlayabilirsiniz. Kesme düzlemin yönünü ters çevir seçeneği ile değiştirebilirsiniz.

Dönüştür seçeneklerinden XYZ için değerler girerek konumlandırabilirsiniz. XYZ eksenlerinin açılarını değiştirerek açısal kesmeler sağlayabilirsiniz.

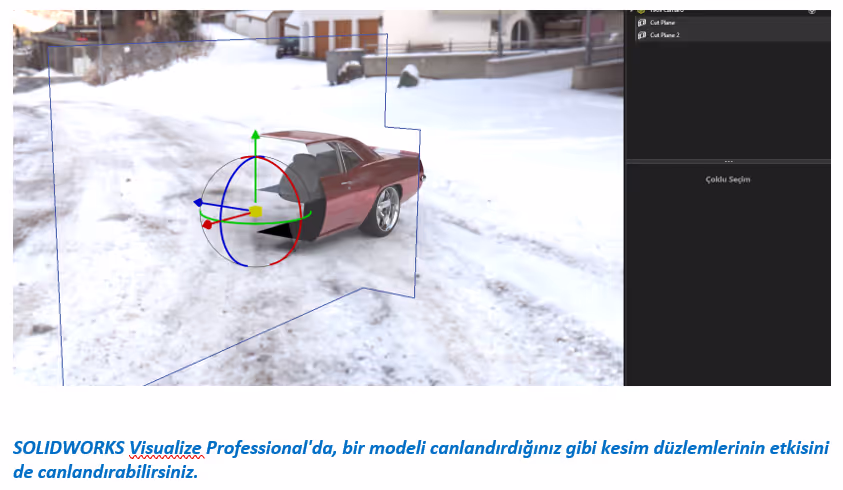

İki veya daha fazla düzlemi aynı anda model üzerine yansıtabilirsiniz.
