SOLIDWORKS Verilen Töleranslarının Teknik Resimde Otomatik Olarak Eklenmesi

Çizim ortamında verilen töleransların teknik resime otomatik olarak eklenmesi için tölerans/detaylandırmalar kısmından töleransın girilmesi gerekmektedir.

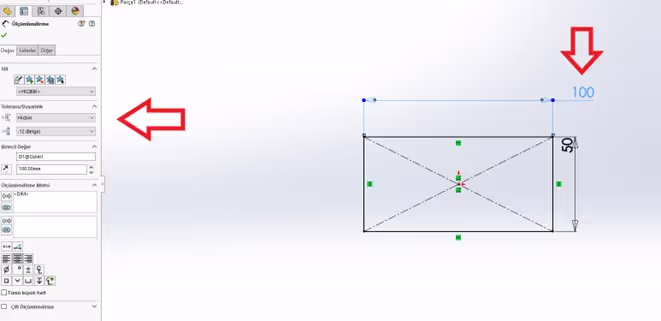

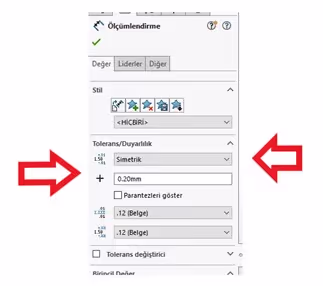

Çizimi yaptıktan sonra ölçülendirme kısmından simetrik töleransı seçip töleransı girip onaylayın.

Ekstrüsyon ile katı oluşturma komutu ile 3 boyutlu katıya dönüştürün.

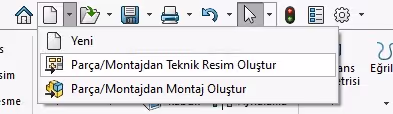

Parçayı kaydedip, parça montajdan teknik resim oluştur seçeneğini seçin.

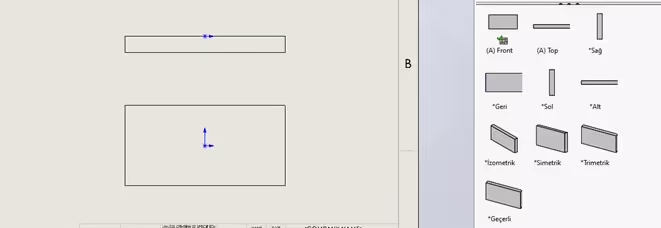

Görünümleri teknik resim sayfasına yerleştirin. Ölçülendirme işlemine başlayın.

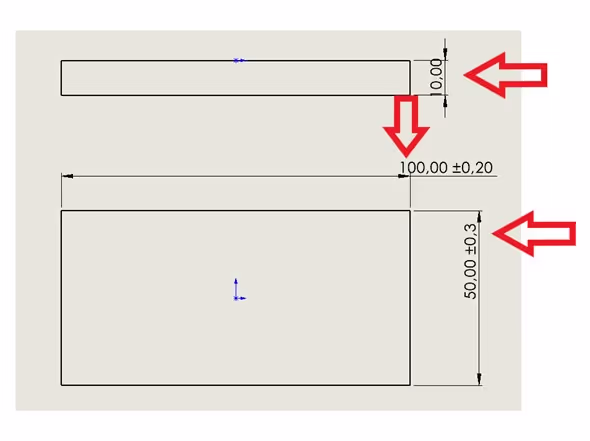

Parçayı teknik resme koyduktan sonra Ekle>Model Öğeleri kısmından Ölçümlendirmeler bölümü içerisinde>Töleranslı ölçülendirmeleri işaretleyebilirsiniz. Tikledikten sonra uyarıya evet dendiği takdirde töleranslı ölçülendirmeler teknik resime aktarılmış olacaktır.
