SOLIDWORKS ve eDrawings Açı Ölçüm Tutarsızlığı

Sac metal bileşeninin açısı, yüzeyler seçildiğinde olması gereken açıdan farklı ve yanlış gösteriliyor.

SOLIDWORKS' te ilgili parça ya da montaj dosyasını açınız.

• İlgili bileşen için “ Hesapla > Ölçüm ” seçeneğini seçiniz.

• Sonrasında ölçülen değeri not ediniz.

eDrawings' te ilgili parça ya da montaj dosyasını açınız.

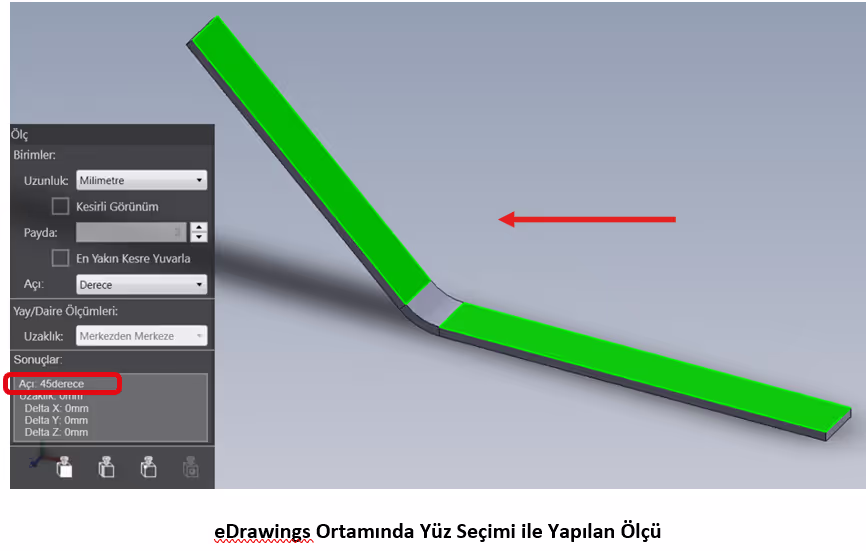

• İlgili yüzeyler arasındaki açıyı ölçünüz. Ve ölçüm sonucunu not alınız.

Sonuç

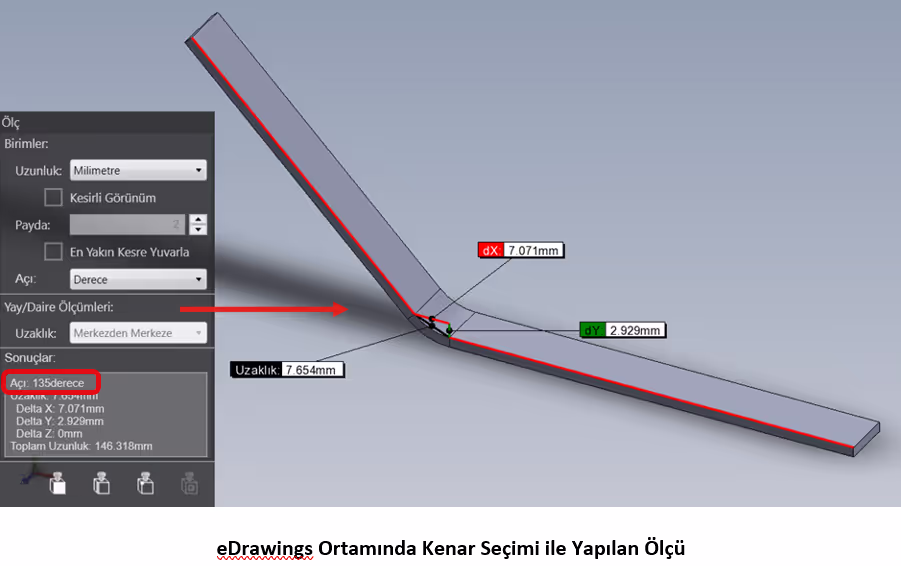

Görüldüğü üzere SOLIDWORKS ortamında yapılan ölçüm ve eDrawings ortamında yapılan ölçüm arasında fark olduğu görülmektedir.Burada yaşanılan sorun SOLIDWORKS ve eDrawings 2024 Sp5 ve 2025 Sp0’ da karşılaşılmaktadır.Geçici çözüm olarak, ölçüm sırasında yüzeylerden işlem yapmak yerine kenarlar seçilmelidir. Gelecek sürümlerde ise kalıcı çözüm sunulacaktır.
