SOLIDWORKS Teknik Resimde Kesme Listesinin Boş Gelmesi Hatası

SOLIWDORKS Teknik Resimde Kesme Listesinin Boş Gelmesi Hatası

SOLIDWORKS programında teknik resim sayfasında tablolar oluşturmak mümkündür. Parça üzerindeki eksik bilgilerden dolayı oluşturduğunuz profillerin kesim listesinin boş gelmesi durumunu inceleyeceğiz.

Görseldeki gibi tablo boş gelmesi durumunda unsur ağacının altında bulunan Kesim listesi klasörünü kontrol etmemiz gerekiyor. Burada kontrol sağladığınızda kesim listesi parçalarının özel özelliklerinin yazılı olduğu klasör yapısının olmadığını görüntülemekteyiz.

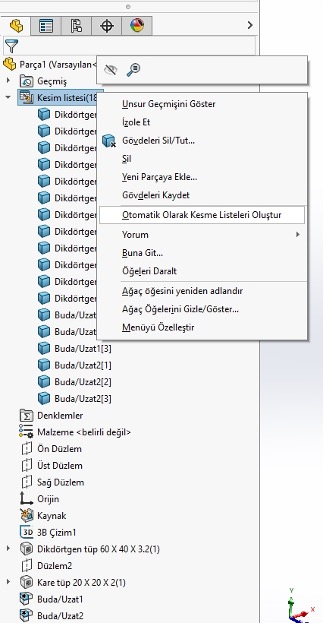

Kesim listesine sağ klik yaparak otomatik olarak kesme listesi oluştur seçeneğine tıklıyoruz. Bu işlem sonrasında kesim listeleri oluşturulacaktır.

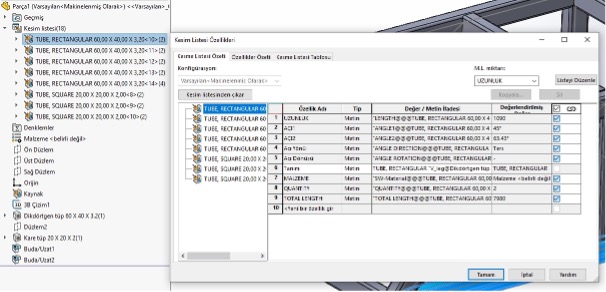

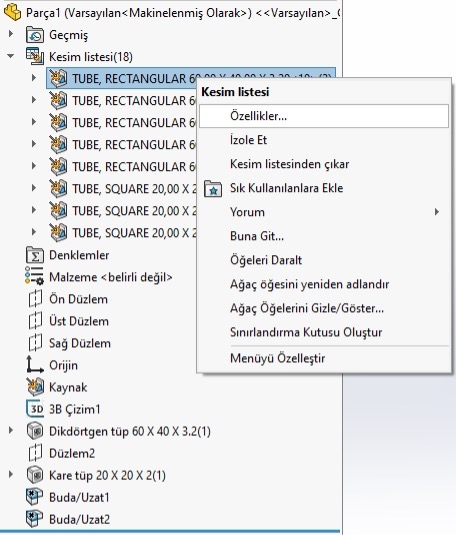

Kesim listelerine sağ klik ile tıklayıp özellikler penceresine geldiğinizde kesim listesi içinde bulunan parçaların özelliklerinin yazıldığını görebilirsiniz.

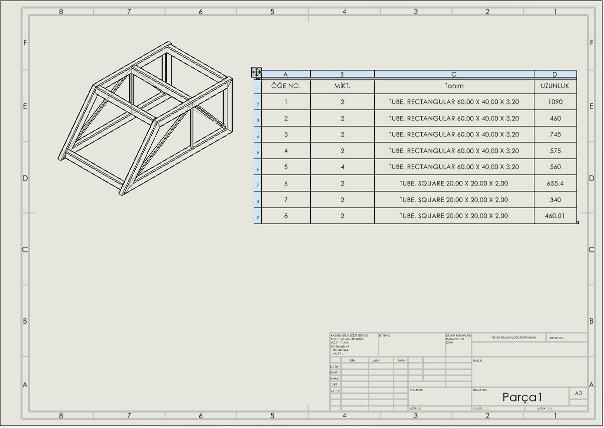

Açılan bu pencerede kesim listesi tablosunda görüntüleyebileceğiniz veya ekleyebileceğiniz özellikler bulunmaktadır. Bu listenin olmaması teknik resimde kesim listesinin boş bir şekilde gelmesine sebep oluyordu. İşlemlerden sonra dosya kaydedilip açıldığında teknik resimdeki listenin düzeldiğini görüntüleyebilirsiniz.
