SOLIDWORKS Teknik Resimde Düz Çoğaltma Görünümü Bulunmuyor

Sac levhamızı teknik resme çekip görüntülerimizi seçerken sac levha parçaları için olan düz çoğaltma görünümünü göremeyebiliyoruz.

Görünüm Penceresi

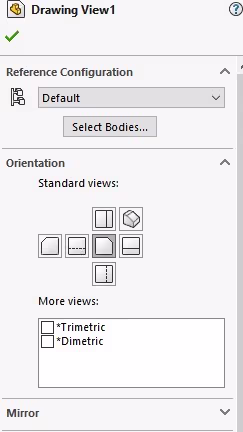

Bunun sebebi parçamızın sac levha unsurları ile oluşsa bile birden çok gövde bulundurmasından olabilir. Bunun için düz çoğaltma görünümünü almak istediğimiz gövdeyi seçmemiz gerekiyor. Bunun için herhangi bir görüntüyü seçtikten sonra sol bölmede açılan pencereden “Select Bodies” seçeneğine tıklamamız gerekiyor.

Görünüm Penceresi

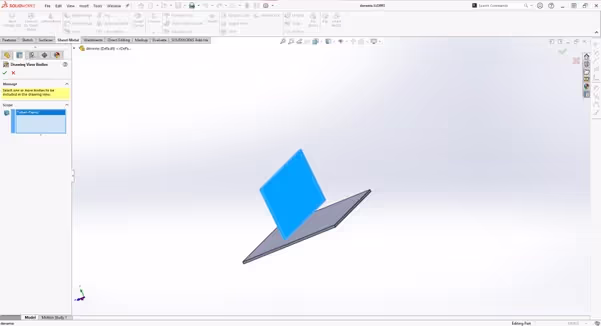

Ardından açılan parça ekranında düz çoğaltma görünümünü kullanmak istediğimiz gövdemizi seçiyoruz. Burada sadece o gövdeyi almamız gerekiyor.

Parça Ekranı

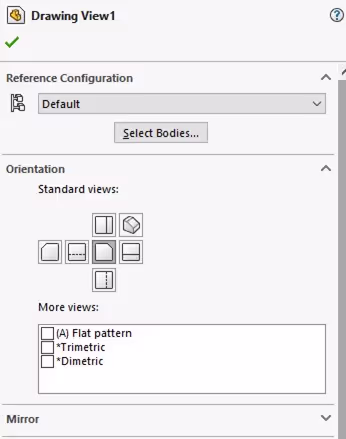

İşlemi onayladıktan sonra düz çoğaltma seçeneğimiz gelmiş olmalıdır.

Görünüm Penceresi

Bu şekilde birden çok gövde bulunan parçalarınızdaki sac gövdelerinizin düz çoğaltma görünümlerini alabilirsiniz.
