SOLIDWORKS Simulation Sonuç Karşılaştırma

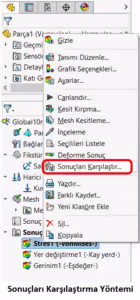

SOLIDWORKS Simulation, mühendislik tasarımlarınızın performansını ve dayanıklılığını test etmek için güçlü bir araçtır. Ancak birden fazla senaryo veya analiz sonucu olduğunda, sonuçların karşılaştırılması tasarım kararlarını optimize etmek için kritik öneme sahiptir. Bu yazımızda, SOLIDWORKS Simulation'da analiz sonuçlarının nasıl karşılaştırılacağına dair teknik bilgiler paylaşılacaktır.SOLIDWORKS’de sonuçları karşılaştırmanın iki yolu vardır. Birincisi analiz ağacındaki sonuçlar sekmesinde bulunan bir sonuca sağ tıklayıp “Sonuçları Karşılaştır” komutuna tıklamaktır.

İkinci yöntem ise yukarda komutlarda yer alan “Sonuçları Karşılaştır” ikonuna tıklamaktır.

Bu iki yöntemden birini uyguladıktan sonra açılan bölümde aşağıdaki karşılaştırmaları yapabiliyor olacaksınız.Tasarım varyasyonlarının karşılaştırılması: Farklı geometriler veya malzemeler arasındaki performans farkını görmek.Analiz türlerinin karşılaştırılması: Statik, termal veya titreşim analizlerinin sonuçlarını analiz etmek.Yükleme durumlarının incelenmesi: Farklı yükleme veya sınır koşullarının tasarım üzerindeki etkisini kıyaslamak.Doğrulama amacıyla karşılaştırma: Simülasyon sonuçlarının deneysel verilerle veya başka bir analiz yazılımıyla doğrulanması.

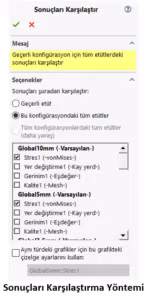

Bu karşılaştırma türlerinden birini seçmeniz durumunda aşağıdaki ekran görünümüyle maksimum 4 farklı analiz sonucunu karşılaştırabiliyor olacaksınız.
