SOLIDWORKS Simulation Güvenlik Faktörü Grafiği

SOLIDWORKS Simulation’da analizini yaptığımız sistemin güvenlik faktörü grafiğini aşağıdaki yöntemlerle oluşturabilmekteyiz. Varsayılan Güvenlik Faktörü (FOS) grafiği, değerlerin tüm model üzerindeki dağılımını renkli bir grafikle gösterir. Genellikle, Minimum değeri gereken FOS’unuz olarak ayarlamak için renk grafiğini değiştirirsiniz. Kırmızı bölgeler endişe duyulan alanlardır. Ancak, renk grafiği değerlerinin aralığına bağlı olarak, kırmızı renk FOS gereksinimini karşılayan bölgelerde görünebilir. Aşağıdaki örnekte görebileceğiniz gibi, kırmızı bölgeler 0 ile 10 arasında herhangi bir değer olarak yorumlanabilir. Yine de güvenlik faktörü gereksinimi 3,5’tir.

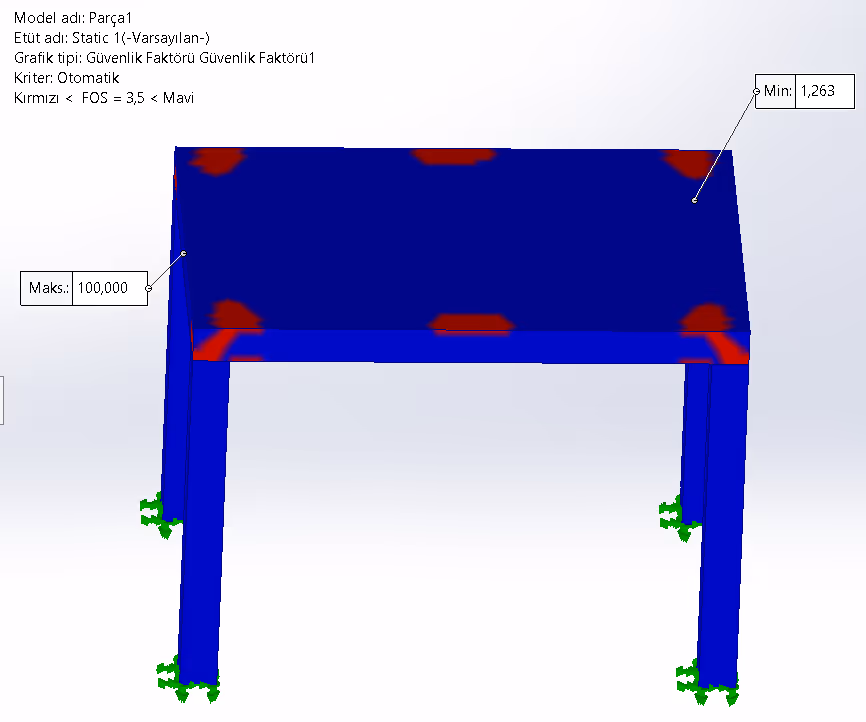

Bir Güvenlik Faktörü grafiği oluşturduğunuzda, aşağıdaki görüntüde yer alan oka tıkladığınızda “Güvenlik faktörü dağılımı” veya “Güvenlik faktörünün altındaki alanlar” seçeneğini sunar. İkinci seçeneği seçerseniz ve gerekli FOS’unuzu girerseniz, kriterin altında kalan bölgeleri açıkça gösteren bir grafik verilir.

Bu şekilde güvenlik faktörü grafiğinizde güvenlik katsayısı altında kalan bölgeleri inceleyebilirsiniz.

‍
