SOLIDWORKS Simulation Etüt Kopyalama ve Etütler Arası Parametre Aktarımı

SOLIDWORKS Simulation ile tasarımını yaptığımız bir tasarımın yapısal analizlerini gerçekleştirmekteyiz. Ancak bir tasarım üzerinde sağlıklı sonuçları alabilmek için birden fazla analiz çalışması yapmamız gerekebilir. Gerekli olan bu analizleri her seferinde baştan kurgulamak hem zaman kaybına sebep olabilir hem de hata yapma olasılığınız artabilir.Bu içeriğimizde nasıl bir data üzerinde analiz çalışmalarınızı kopyalayabileceğimizi ve nasıl etütler arasında parametreleri aktarabileceğimizi öğreniyor olacağız.

Bir analiz etüdünü oluşturan unsurlar

Halihazırda bir SOLIDWORKS Simülasyon etüdünüz olduğunu ve bunu yeniden kullanmak istediğinizi düşünelim. Peki bir simülasyon çalışmasının unsurları nelerdir?

• Malzemeler
• İletişimler / Bağlantılar
• Fikstürler
• Yükleniyor
• Ağ

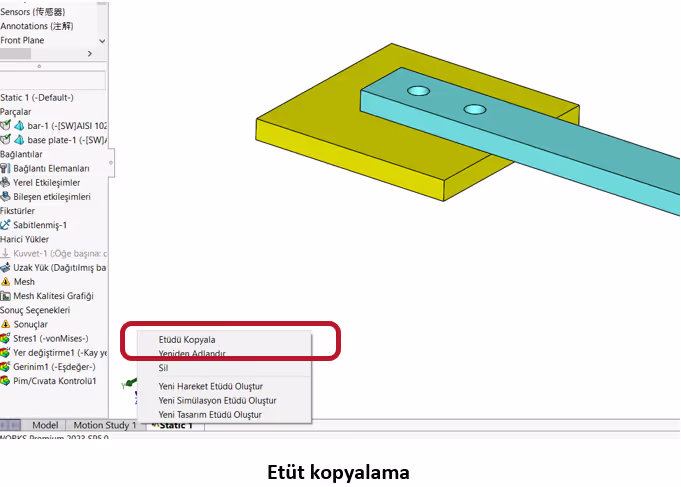

Kurulum bazen sıkıcı ve zaman alıcı olabilir. Bu yüzden zamandan tasarruf etmek için simülasyon kurulumunuzu yeniden kullanmanın iki yolu vardır. İlk paragrafta bahsettiğimiz gibi tüm çalışmayı kopyalayabilir veya çalışma özelliklerini kopyalayıp yapıştırabilirsiniz. Kopyalama işlemine bakacak olursak. Zaten tanımlanmış bir çalışmayla, çalışmanın kendisine sağ tıklayıp Çalışmayı Kopyala'ya tıklayabilirsiniz. Burada çalışma türünü tanımlama seçeneğiniz var ve mevcut tüm özellikler yeni çalışmaya kopyalanacaktır.

Diğer seçenek, parametreleri bir çalışmadan diğerine sürükleyip bırakmaktır. Sadece parametreleri bir çalışmadan kontrol tuşuyla seçin ve bunları başka bir mevcut çalışmaya sürükleyip bırakın. Tüm çalışmayı kopyalamak yerine kopyalamak istediğiniz belirli parametreleri seçip seçmenin kolay bir yoludur.
