SOLIDWORKS SCANTO3D: Üç Boyutlu Tarama Mantığı ve Çıktı Türleri

Solidworks ScanTo3D, 3D tarama verilerini CAD ortamına entegre ederek mühendislik ve tasarım süreçlerini kolaylaştırır. Bu içerikte, üç boyutlu tarama mantığı ve çıktı türlerini inceliyor olacağız.Üç Boyutlu Tarama MantığıÜç boyutlu tarama, fiziksel objelerin dijital temsillerini oluşturma sürecidir. Bu işlem, çeşitli teknolojilerle objelerin yüzeylerini tarar ve dijital noktalar bulutu olarak kaydeder.Tarama Teknolojileri

1. Lazer Tarayıcılar: Lazer ışını kullanarak yüzey tarar ve mesafeyi hesaplar. Yüksek hassasiyet sağlar.
2. Yapılandırılmış Işık Tarayıcılar: Objeye desen projekte eder ve yansıyan ışığı analiz eder. Yüksek çözünürlüklü tarama için uygundur.
3. Fotogrametri: Birçok fotoğraf çekilip birleştirilerek 3D model oluşturulur. Düşük maliyetlidir ancak doğruluğu daha düşüktür.

Çıktı TürleriTarama işlemi sonucunda elde edilen veriler çeşitli dosya formatlarında kaydedilir ve Solidworks ScanTo3D'de kullanılabilir.Nokta Bulutu DosyalarıSTL, PLY, OBJ: Bu formatlar, tarama verilerini üç boyutlu noktalar bulutu olarak saklar. Bu dosyalar, Solidworks ScanTo3D tarafından işlenerek yüzey ve katı modellere dönüştürülebilir.

Nokta Bulut Dosyası Uzantıları

Mesh DosyalarıSTL, OBJ: Mesh dosyaları, üçgenler veya dörtgenler kullanarak yüzey modelleri oluşturur. Bu modeller, tarama verilerinden elde edilen noktalardan oluşturulur ve daha işlenebilir bir format sunar.

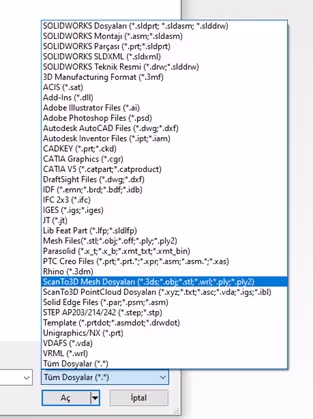

Mesh Dosyası Uzantıları

CAD DosyalarıIGES, STEP: Tarama verileri işlendikten sonra CAD formatlarına dönüştürülebilir. Bu formatlar, CAD yazılımlarında kullanılmak üzere daha kompleks ve detaylı modeller sunar.

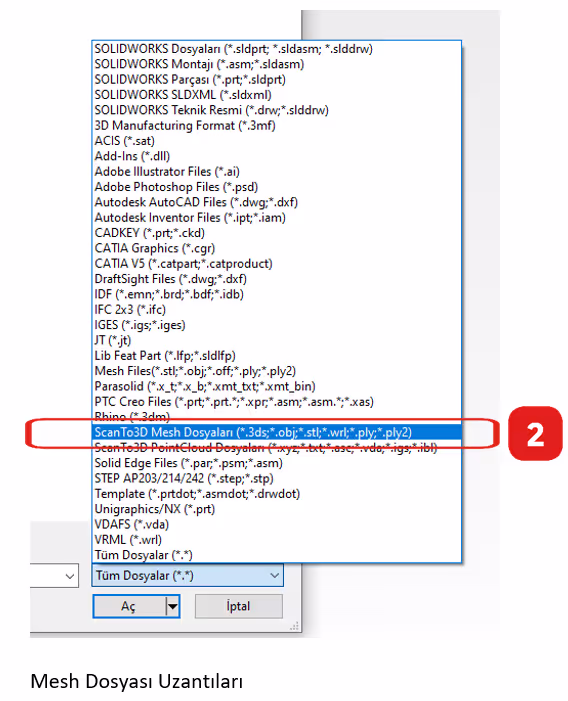

Mesh Dosyası Uzantıları

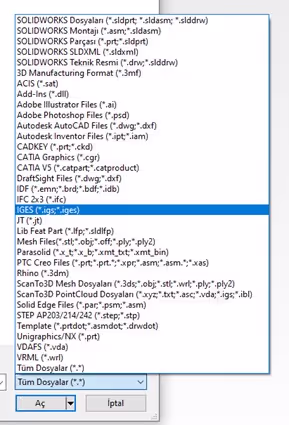

IGES/STEP Dosyası Uzantıları

SonuçSolidworks ScanTo3D, üç boyutlu tarama verilerini işlemek ve CAD modellerine dönüştürmek için güçlü bir araçtır. Tarama verileri nokta bulutları ve mesh dosyaları olarak kaydedilir ve bu veriler Solidworks ScanTo3D tarafından işlenerek yüzey ve katı modellere dönüştürülür. Bu süreç, mühendislik ve tasarım projelerinde doğruluğu artırır ve daha verimli çalışmalar sağlar.
