SOLIDWORKS Plastics İçerisinde Yüzey Çöküntüleri

Gerçek bir kalıplanmış bileşendeki büzülme, kalıptaki gerçek çöküntülerle gözlemlenir. Plastiğin kalıba enjekte edilip paketlendikten sonra, soğutma süreci sırasında plastik malzeme hacim kaybına uğrar. Kalın bölgelerde, yüzeydeki plastik, altındaki kalın plastiğe göre daha hızlı soğur, bu da parçanın bu bölgede çökmesine ve çöküntü izlerinin oluşmasına yol açar. Bu çöküntüler küçük veya büyük olabilir, ancak her iki durumda da ışık, parçanın bu yüzeyinde, bileşenin diğer bölgelerinden farklı bir şekilde yansır ve genellikle belirgin hale gelir.SOLIDWORKS Plastics'teki çöküntü izi tahmin aracı, çöküntü izi konumlarını ve çöküntü izinin ne kadar derin olacağını tahmin etmede etkili bir araçtır.SOLIDWORKS Plastics'te akış analizi gerçekleştirildikten sonra kullanıcı, Çöküntü İzleri girişine tıklayarak çöküntü izi tahmin aracını seçebilir.

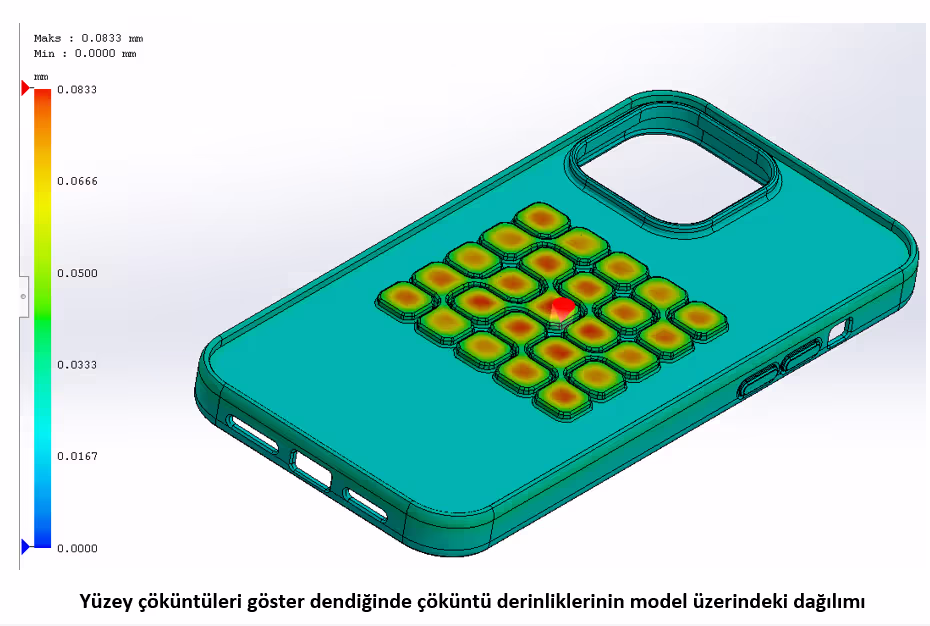

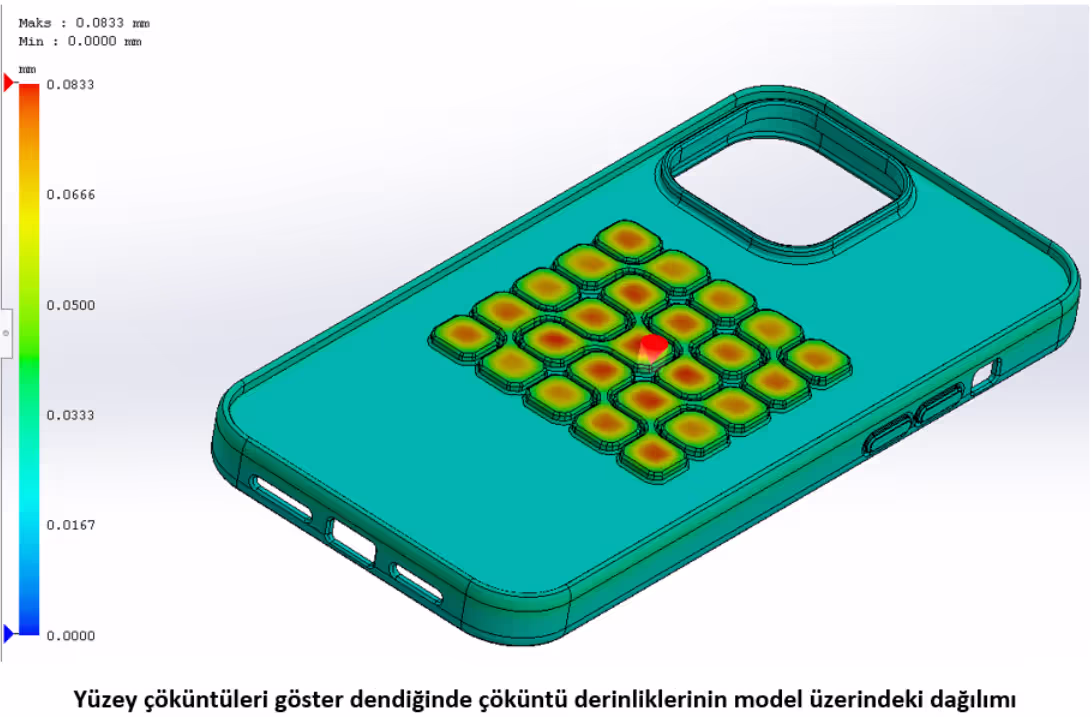

SOLIDWORKS Plastics içerisinde yüzey çöküntüleri sonuç ifadesini seçtiğinizde SOLIDWORKS Plastics sizlere model üzerinde çöküntünün oluşacağı bölgeleri ve ne kadar bir derinlikte olduğunu gösterecektir.
