SOLIDWORKS PDM’de Referans Olarak Kopyala ve Yapıştır

SOLIDWORKS PDM‘in “Referans Olarak Yapıştır”seçeneğini kullanarak SOLIDWORKS’e ait olmayan bir dosyayı (Excel, Word, PDF, TXT…) bir SOLIDWORKS dosyasına veya başka bir dosya türüne bağlama yeteneğidir .Yapıştırılan referanslar daha sonra üst dosya seçildiğinde İçerir ve Malzeme Listesi sekmesinde görüntülenir.

Referans Olarak Nasıl Yapıştırılır?

1. İlgili dosyalara sağ tıklayın ve kasadan alın.
2. Kasaya gidin ve referanslamak istediğiniz dosyayı seçin, sağ tık ile kopyalayın.
3. Referans oluşturmak istediğiniz dosyaya sağ tıklayın ve “referans olarak yapıştır” seçeneğini seçin.
4. Dosya referansları oluştur iletişim kutusunda, gerekli seçenekleri etkinleştirip tamam’a tıklayın.

Referans Ekle: Dosyaya referans ekler.

Malzeme Listesinde Göster: Dosyayı referans oluşturulan dosyanın Malzeme Listesi’nde (BOM) gösterir.

5. Referans oluşturulan dosyaları kasaya göndererek referanslarla birlikte PDM veri tabanını güncelleyin.

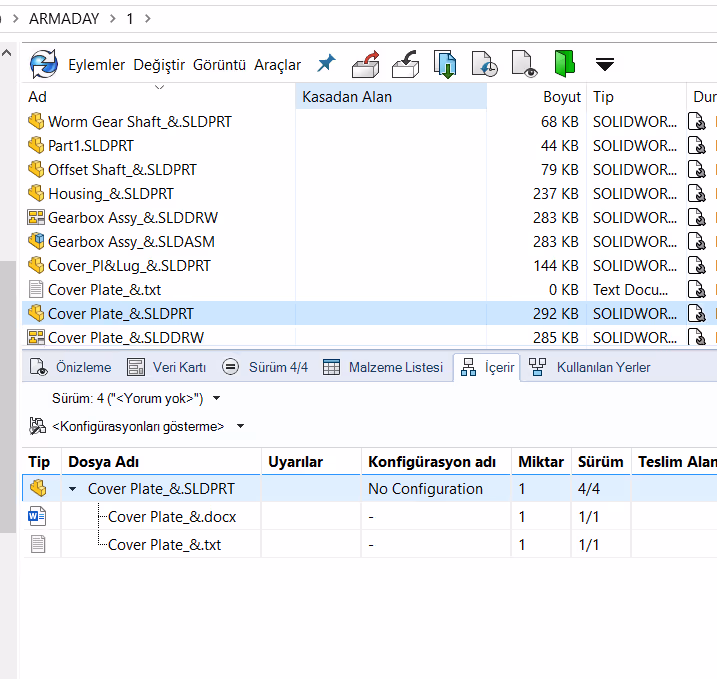

Üst dosya seçildiğinde, yapıştırılan referans dosyaları yerel kasa görünümünün İçerir ve Malzeme Listesi sekmelerinin altında görünecektir.

Yapıştırılmış Bir Referans Nasıl Kaldırılır?

Yapıştırılmış bir referansı referans olarak kaldırmak için, ana dosyayı kontrol edin ve İçerir sekmesini etkinleştirin.

• Ana dosyayı inceleyin.

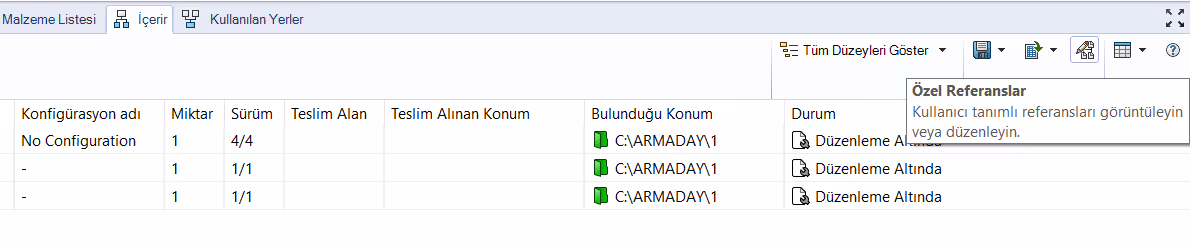

• Sağ üst menüde bulunan ‘ Özel Referanslar‘ simgesini seçin.

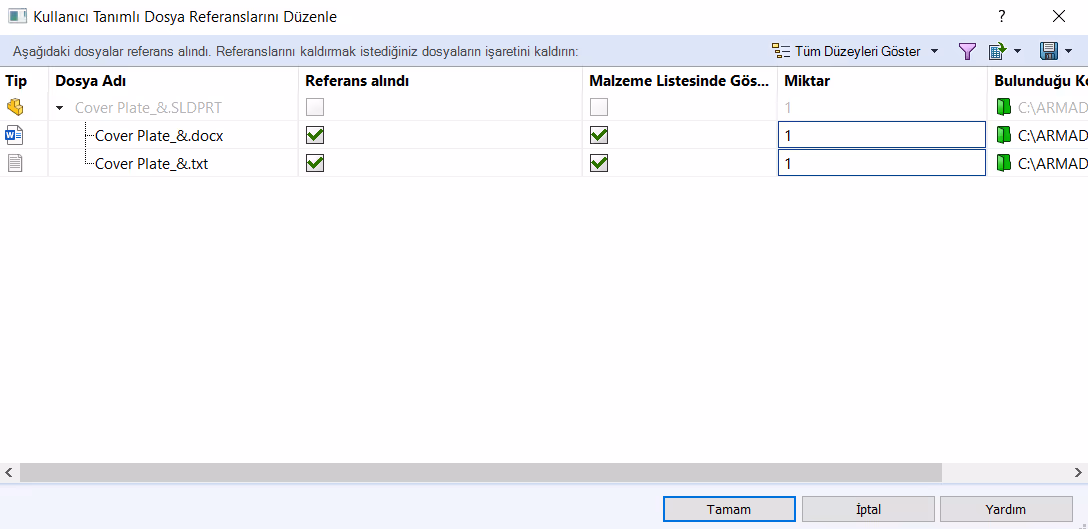

• “Referans Alındı” veya “Malzeme Listesinde Göster” seçeneklerinin işaretini kaldırın .
• Değişiklikleri kaydetmek için Tamam’a tıklayın .
• Referans değişikliğini PDM veritabanına güncellemek için ana dosyayı kontrol edin.

‍
