SOLIDWORKS PDM Veri Kartına Malzeme ve Ağırlık Değerlerini Ekleme

SOLIDWORKS PDM veri kartına, malzeme ve ağırlık gibi özel dosya özelliklerini eklemek, bu bilgilerin otomatik olarak SOLIDWORKS dosyalarından çekilmesini sağlar. İşlem oldukça basittir ve aşağıdaki adımları izleyerek kolayca tamamlanabilir.

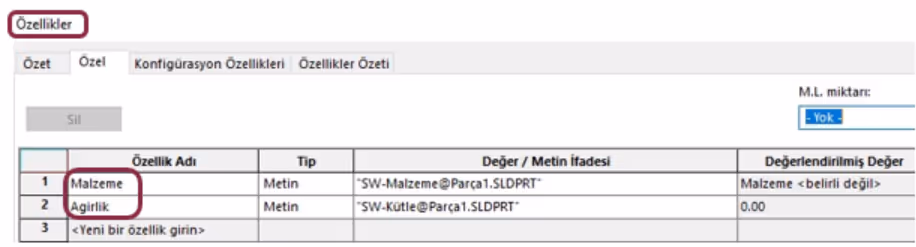

1. Dosya Özelliklerini Tanımlayın: Malzeme ve ağırlık gibi veriler, SOLIDWORKS’ te “Dosya Özellikleri” altında bulunur. Önce bu değerlerin doğru şekilde tanımlandığından emin olun.

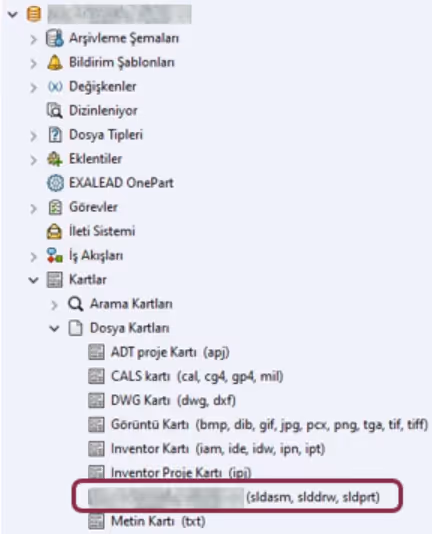

2. PDM Yönetim Paneline Erişim: PDM Yönetim aracını açarak kasa adınızın altındaki Kartlar > Dosya Kartları bölümüne gidin. Buradan, SOLIDWORKS dosyaları için kullanılan kartı çift tıklayarak düzenlemeye başlayın.

3. Değişken Kutuları Ekleyin veya Düzenleyin: Veri kartına malzeme ve ağırlık bilgilerini eklemek için uygun değişken kutularını seçin ya da yenilerini ekleyin. Sağ taraftaki değişken özelliklerinden, bu kutuların ilgili SOLIDWORKS özellikleriyle bağlantılı olduğundan emin olun.

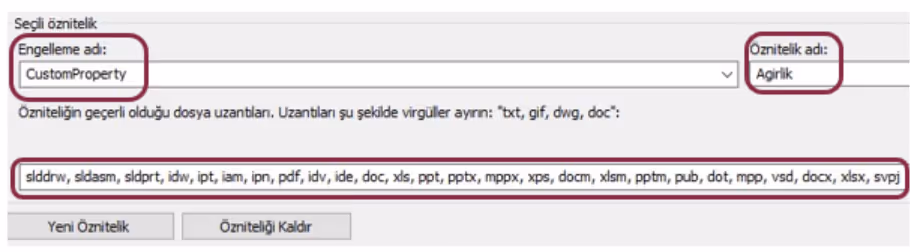

4. Değişkenleri Tanımlayın: Yeni bir değişken ekliyorsanız, “Öznitelik” olarak CustomProperty seçin ve uygun adları (örneğin, “Ağırlık”) tanımlayın. Ayrıca, bu değişkenlerin hangi dosya türlerinde kullanılacağını belirtin (.sldprt, .sldasm, .slddrw).

5. Doğrulama: Ayarları tamamladıktan sonra, bir SOLIDWORKS dosyasını PDM’ e ekleyerek veri kartındaki bilgilerin doğru şekilde çekilip çekilmediğini kontrol edin.

Bu adımları takip ederek, veri kartınıza istediğiniz bilgileri kolayca ekleyebilir ve PDM’ de daha verimli bir kullanım sağlayabilirsiniz.

‍
