SOLIDWORKS PDM Ürün Ağacı Taşı Komutu

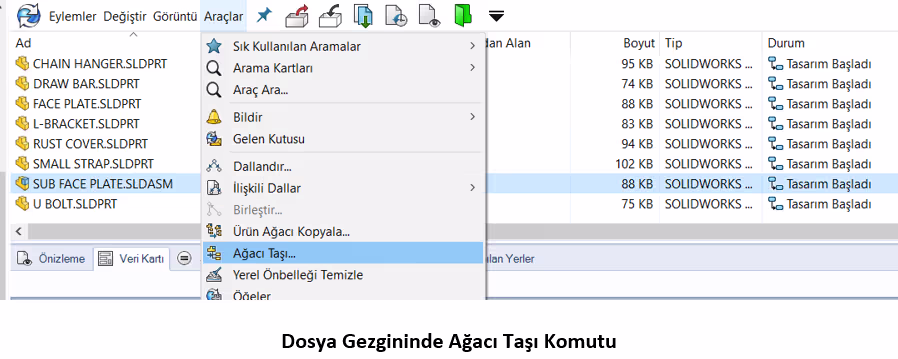

SOLIDWORKS PDM, ilgili çizimler de dahil olmak üzere kısmi veya tüm dosya ve klasör yapılarını PDM içindeki başka bir klasöre veya birden fazla klasöre taşımak için özel bir araca sahiptir.Ağacı Taşı, yerel kasa görünümünün dosya gezginindeki Araçlar açılır listesinden kullanılabilir.

Ağacı Taşı iletişim kutusunun üst kısmında aşağıdaki seçenekler bulunur:

• Varsayılan Hedef, dosyaların taşınacağı konumdur. Hedef, PDM'deki bir klasöre ayarlanmalıdır.
• Seçenekler, hangi dosya sürümünün kopyalanacağını seçme, simülasyon veya çizimleri ekleme, çizimlere modellerinin adını verme, ilgili dosya yollarını koruma ve seri numaralarını yeniden oluşturma seçeneklerini içerir.
• Dönüştürme İşlemleri, kopyalanan dosyalara bir önek veya sonek ekleme veya dosya adındaki belirli bir metin dizesini değiştirme seçenekleri içerir. Üç seçenek de birlikte kullanılabilir.

İletişim kutusunun merkezi taşınacak dosyaları ve ilişkili referansları listeler. Hangi dosyaların taşınacağını işaretlemek için Taşı sütununu kullanın.Bir sütun başlığına sağ tıklandığında görüntülenecek sütunların bir listesi görüntülenir. Sütunlar ayrıca sol tıklanarak ve sütun başlığı yeni bir konuma sürüklenerek yeniden sıralanabilir. Aşağıdaki görüntüde, iletişim kutusu yalnızca gösterilen sütunları görüntülemek üzere manuel olarak yapılandırılmıştır. Değişiklik yapılan satırlar sarı renkle vurgulanacaktır.Aşağıda görülen örnekte teknik resim ayrı bir hedef klasör gösterildiğinden sarı renk ile vurgulanmıştır. Bu işlemi yapabilmek için işlem sağlanacak dosyaya sağ tıklamak yeterlidir.

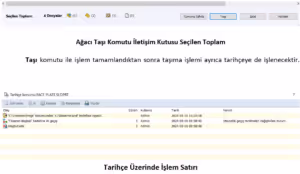

İletişim kutusunun alt kısmında, seçimlere göre taşınacak dosya sayısını özetleyen Toplam Seçili öğesi görüntülenir.
