SOLIDWORKS PDM Proje Şablonu Değişkenlerini Ayarlama

SOLIDWORKS PDM şablonları, yeni dosya ve klasör yapılarının oluşturulmasını otomatikleştirmek için kullanılır. Bu, Explorer Kasa Görünümü' nde basit bir sağ tıklama ile yapılabilir. Şablonlar sayesinde, şablon dosyalarınızı ve klasörlerinizi otomatik olarak adlandırabilir ve bir şablon kartı aracılığıyla proje veri kartları için bilgi sağlayabilirsiniz.

Bu blog makalesi, şablon değişkenlerini doğru şekilde ayarlama ve bunları veri kartlarına ve dosya adlarına kopyalama konusunda genel bir bakış sunacaktır. Bu makale, sitemizdeki diğer makalelerde ele alındığı için, her bir adımın derinlemesine bir incelemesi olmayacaktır.

SOLIDWORKSPDM Şablon Değişkenleri Oluşturma

 İlk adım şablon değişkenleri oluşturmaktır. Şablon değişkenleri, şablonların içinde veri depolamak ve şablon kartı görüntülendiğinde kullanıcının girdisini taşımak için kullanılır. ŞablonKartları, şablonu çalıştırırken bilgi girmek için kullanılır. Şablon değişkenleri veri tabanında saklanmaz, ancak bu şablon değişkenlerini dosyalarınızı veya klasörlerinizi adlandırmak ve değerleri dosya ve klasör veri kartlarına bağlamak için kullanır.

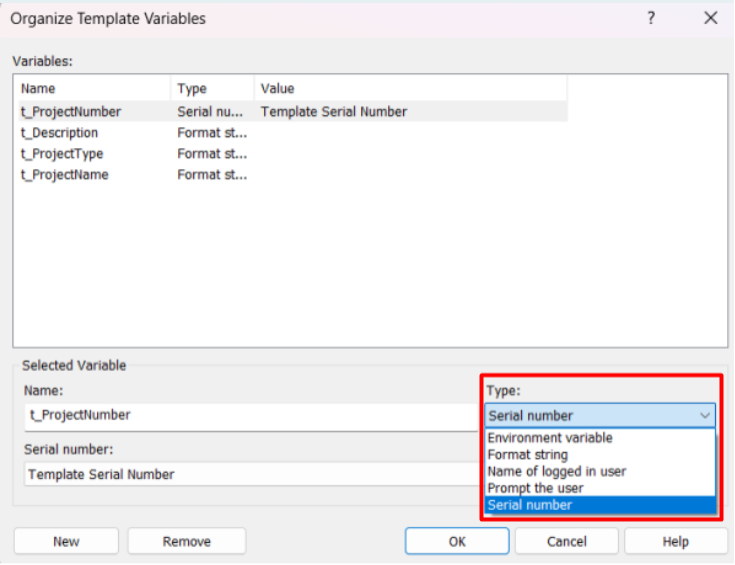

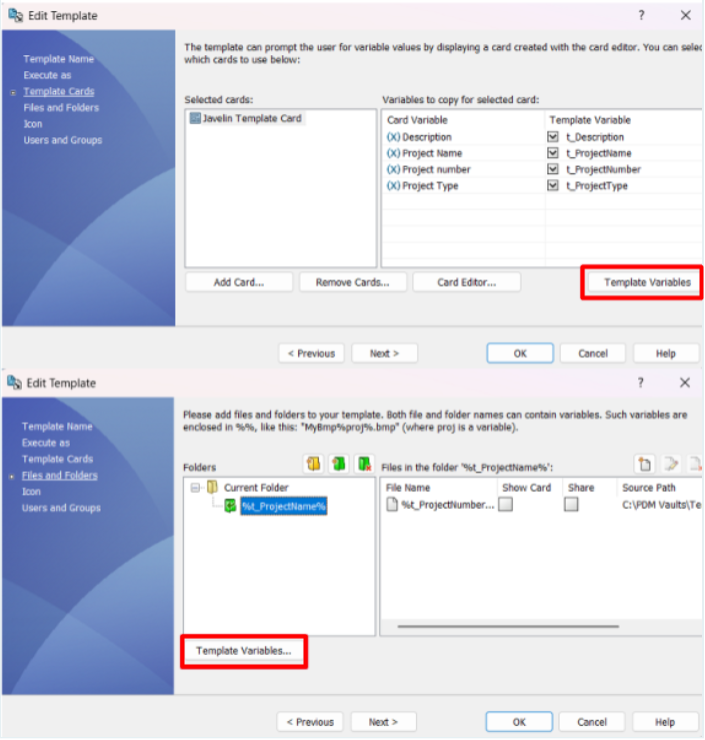

 Yeni şablon değişkenleri oluşturmaki çin, Şablon Kartları bölümünde veya Şablonu Düzenle penceresinin Dosyalar veKlasörler bölümünde Şablon Değişkenleri' ne tıklayın. Burada, birden fazla girdi türüyle şablon değişkenlerinizi oluşturabileceğiniz bir iletişim kutusu göreceksiniz. Ad, şablon değişkeninin adı olacaktır. Şablon değişkeni adının başındaki "t_", bunun bir şablon değişkeni olduğunu belirtir.

İhtiyaçlarınıza bağlı olarak seçebileceğiniz farklı şablon değişkeni türleri mevcuttur.

·      Çevresel değişken, şablon değişkeniniz olarak kullanmak üzere listeden bir ortam değişkeni seçmenize olanak tanır.

·      Biçimlendirme dizesi, şablon değişkeni için bir dize oluşturur.

·      Oturum açmış kullanıcının adı, şablonu çalıştıran kullanıcının kullanıcı adını kullanır.

·      Kullanıcıdan istem al, bir iletişim kutusu kullanarak kullanıcıdan girdi ister.

Şablon Kartı Değişkenlerini Şablon Değişkenlerine Bağlama

Daha önce de belirtildiği gibi, şablon kartları, şablonu çalıştırırken bilgi girmek için kullanılır. Şablon değişkenleri oluşturulabilir ve şablon kartındaki değişkenlere bağlanabilir.Şablon Kartları, Dosya Veri Kartları gibidir; ancak Şablon Kartlarına yalnızca şablon oluşturulurken bir kez erişilebilir.

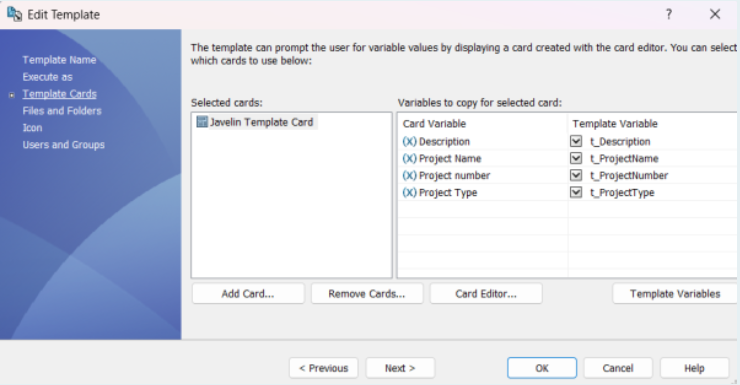

 Şablon Düzenle iletişim kutusunun ŞablonKartları bölümünde, şablon kartının değişkenlerinden kopyalanacak şablon değişkenlerini bağlayacaksınız. Gerektiğinde, Kart Ekle' ye tıklayarak bir şablon kartı ekleyeceksiniz ve SOLIDWORKS PDM, şablon kartında kullanılan değişkenleri otomatik olarak listeleyecektir. Sağ taraftaki listeyi inceleyecek ve şablon değişkenleri açılır menüsünden değişken için şablon değişkenini seçeceksiniz.

Şablon Değişkenlerini Dosya Veri Kartlarına Kopyalama

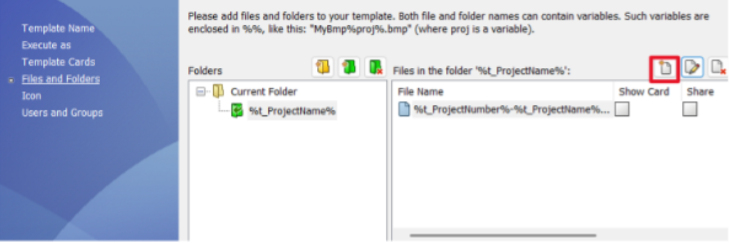

Dosya ve Klasörler sayfasında, bir klasör yapısı ve bu klasörlere hangi dosyaların ekleneceğini belirliyoruz.Dosyalar kutusunun altında, aşağıdaki ekran görüntüsünde gösterilen Yeni Dosya simgesine tıklayın. Şablon Dosyasını Düzenle iletişim kutusu açılacaktır.

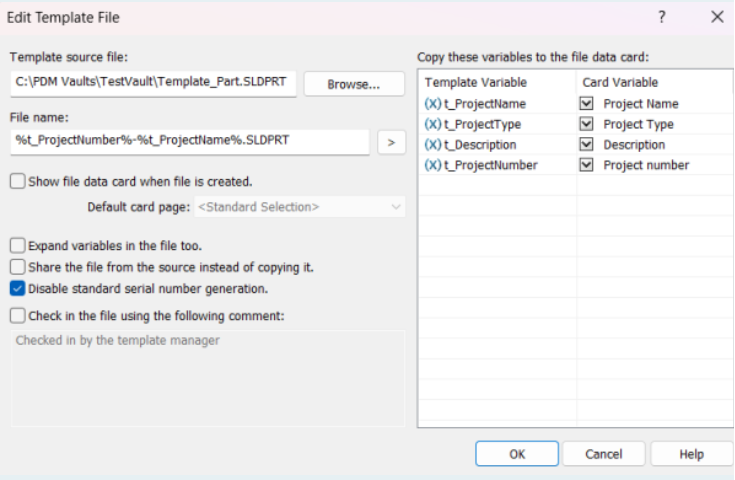

Dosya Şablonunu Düzenle iletişim kutusunda, şablon kaynak dosyası ve şablon dosyanıza vermek istediğiniz ad görüntülenecektir. Daha önce de belirtildiği gibi, şablon dosyanıza ad vermek için şablon değişkenlerini kullanabilirsiniz. Şablon değişkenlerini, aşağıdaki ekran görüntüsünde gösterildiği gibi dosya adına % işaretiyle ekleyin. Ayrıca, Dosya Adı kutusunun yanındaki oka tıklayıp şablon değişkenlerini % işaretiylede belirtebilirsiniz.

"Bu değişkenleri dosya veri kartına kopyala" kutusunda, şablon değişkenlerini dosya kartındaki değişkenlere bağlayabilirsiniz. Şablon değişkeni, Şablon Kart’ındaki (Şablon Kartı Bölümü)değeri taşır ve şablon kartındaki değer Dosya Kartı değişkenlerine aktarılabilir.

Şablon kartınızda bir seri numarası oluşturuyorsanız, seri numaralarının iki kez atlanmasını önlemek için bu dosya için standart seri numarası oluşturmayı devre dışı bırakmanız gerekir. Seri numarası oluşturucu hem şablon kartında hem de şablon değişkeninde ayarlanır.

ŞablonDeğişkenlerini Klasör Veri Kartlarına Kopyalama (SOLIDWORKS PDM Professional2024 ve sonraki sürümler)

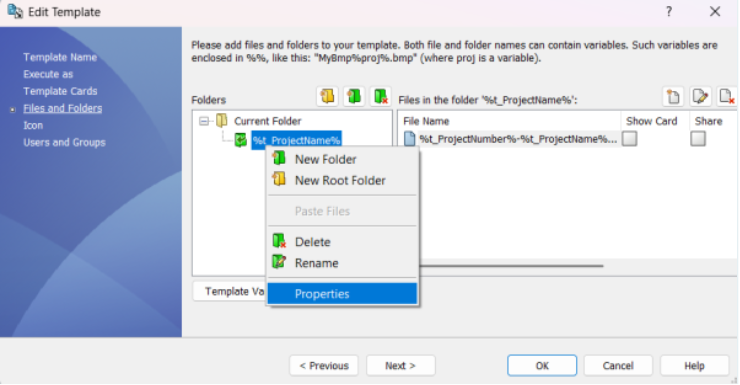

Dosya ve Klasörler sayfasında, bir klasör yapısı ve bu klasörlere hangi dosyaların ekleneceğini belirliyoruz. Daha önce debelirtildiği gibi, şablon klasörünüzü adlandırmak için şablon değişkenlerini kullanabilirsiniz. Klasörler kutusunun altında, klasöre sağ tıklayın ve YenidenAdlandır' ı seçin. Şablon değişkenlerini, aşağıdaki ekran görüntüsünde gösterildiği gibi % işareti içine alarak klasör adlarına ekleyin.

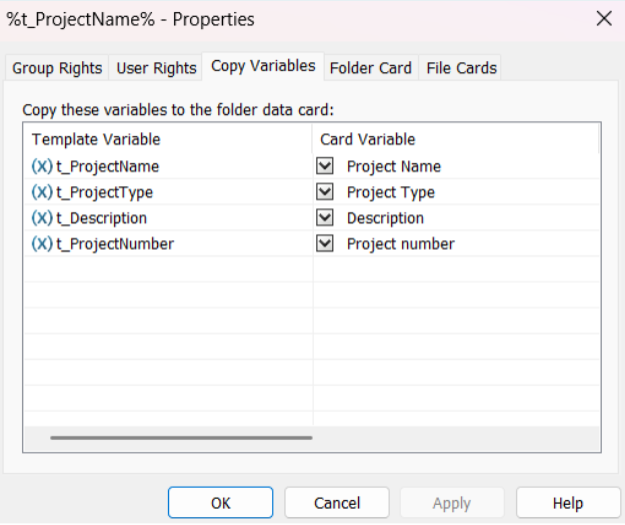

Değişkenleri Kopyala sekmesini seçin; burada şablon değişkenlerini klasör kartındaki değişkenlere bağlayabilirsiniz.Şablon değişkeni, Şablon Kart’ındaki (Şablon Kartı Bölümü) değeri taşır ve şablon kartındaki değer Klasör Kartı değişkenlerine aktarılabilir.
