SOLIDWORKS PDM Malzeme Listesi Yapı Olarak ve Son Arasındaki Fark Nedir?

SOLIDWORKS PDM’de Malzeme Listesi (BOM) sekmesi görüntülendiğinde, BOM “Yapı Olarak” veya “Son” olarak gösterilebilir. Bu iki seçenek arasındaki fark, Yapı olarak seçeneğinin montaj dosyasının kasaya gönderildiği andaki referans yapısını, son seçeneğinin ise mevcut en güncel referans yapısını göstermesidir.

Yapı olarak, montajın kasaya gönderildiği andaki referanslı dosyaların sürümlerine göre BOM’u oluştururken; Son, montajın içindeki tüm referansların en güncel sürümlerini esas alarak BOM’u görüntüler.

Bir montaj dosyası kasadan alınıp değişiklikler uygulandıktan sonra tekrar kasaya gönderilirse, PDM referansları günceller ve BOM en son değişiklikleri gösterecek şekilde yenilenir.

Aşağıdaki örnek, PDM kullanıcılarının istenen BOM’u görüntülediğinden emin olmak için bu seçeneklerin açıklığa kavuşturulmasına yardımcı olacaktır.

Ana Montaj.SLDASM, Part 1.SLDPRT bileşenini içeren Alt Montaj.SLDASM öğesini içerir.

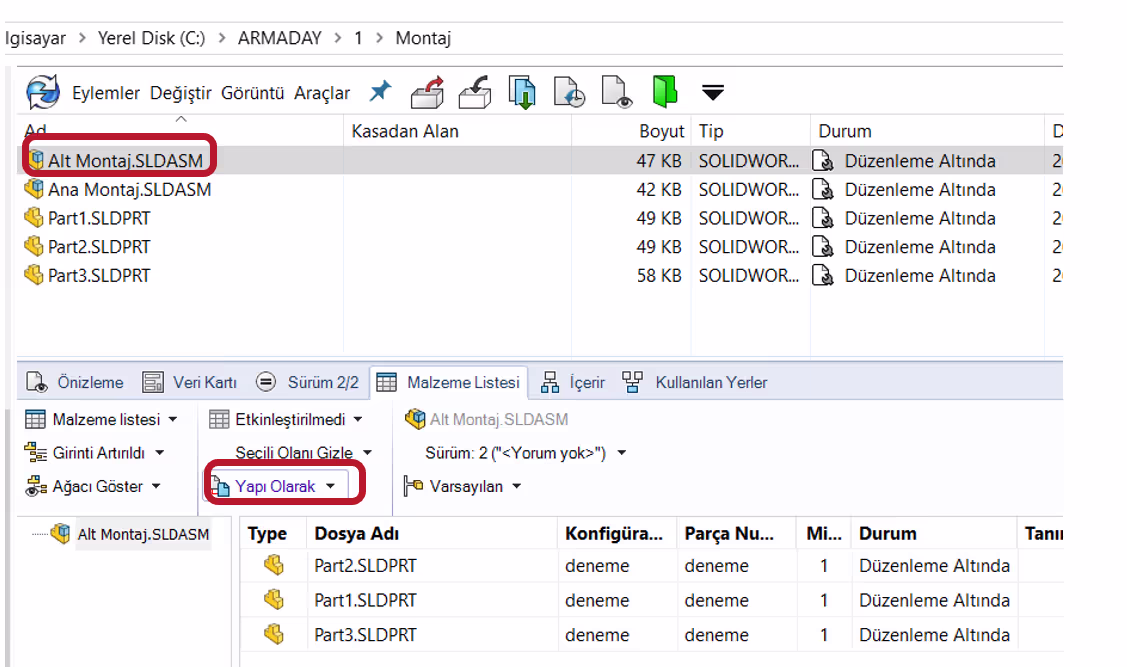

Alt Montaj.SLDASM kasadan alınır ve Part3.SLDPRT bileşenini içerecek şekilde düzenlenerek kaydedilerek kasaya gönderilir. Bu işlemler sağlanırken Ana Montaj.SLDASM kasadan alınmamış ve üzerinde bir değişiklik yapılmamıştır.

Alt Montaj.SLDASM değiştirilerek kasaya gönderilmiş ve sürüm artırılmıştır. Ana Montaj.SLDASM Öğesi için “Yapı Olarak” ve “Son” seçenekleri ile farkları aşağıda gözlemleyebilirsiniz.

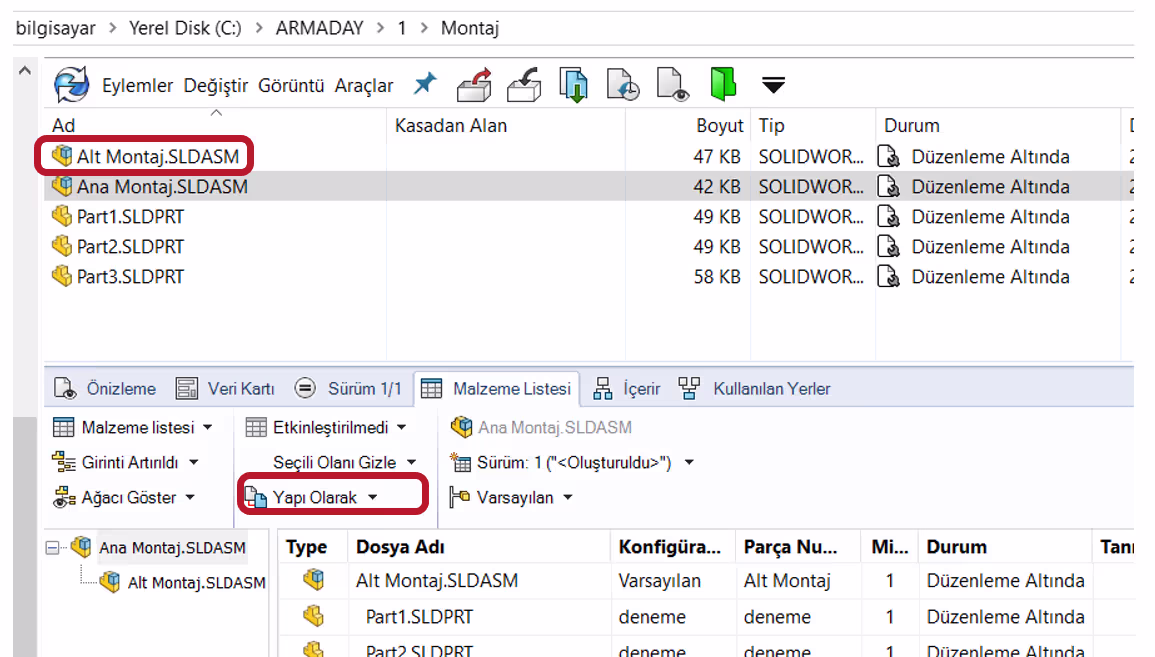

Yapı Olarak

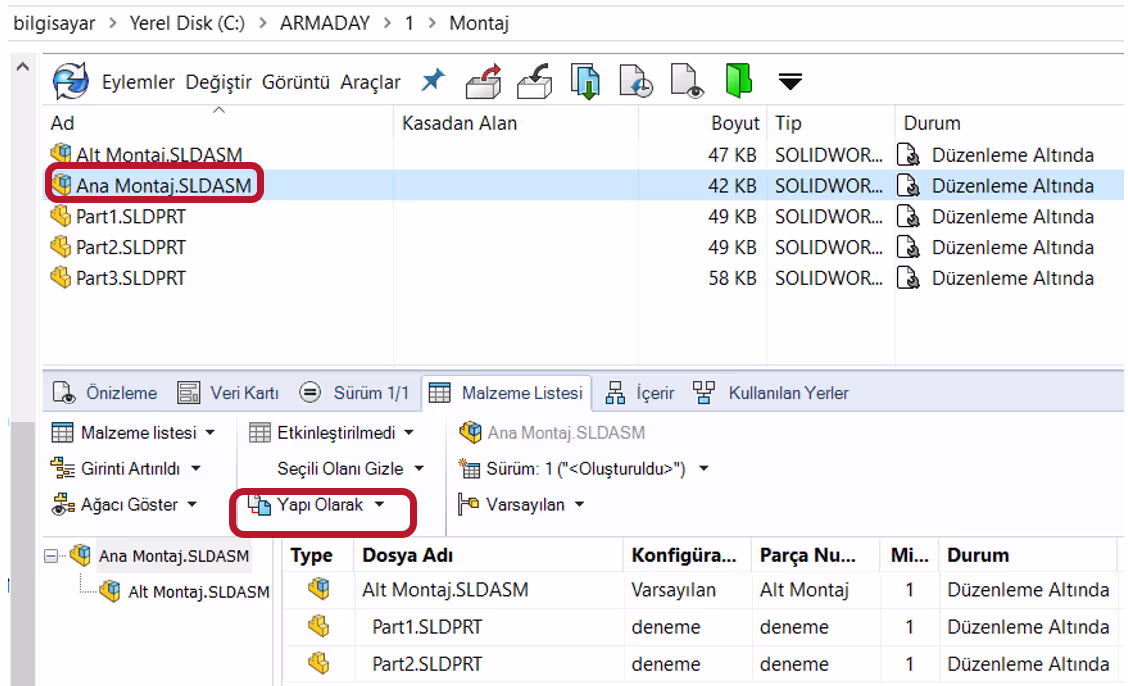

Son

Bu işlemler sonrası Ana Montaj.SLDASM öğesinin kasadan alınarak yeniden kasaya eklenmesi sonrasında “Yapı Olarak” kısmında da Part 3.SLDPRT öğesi görünecektir.

‍
