SOLIDWORKS PDM İçerir Sekmesinde “Ağaç Görünümü” Kullanımı

SOLIDWORKS PDM’de bir montaj ya da çizim dosyası seçildiğinde, sekmeler arasında yer alan “İçerir” sekmesi, o dosyanın bağlı olduğu alt bileşenleri ve referanslarını gösterir. Bu sekme, dosyaların ilişkilerini anlamak ve işlem öncesi kontrol etmek için kullanılır.

Ağaç Görünümüne Geç

• “İçerir” sekmesindeyken, görünüm modunu değiştirmek için sağ üstteki “Ağaç Görünümüne Geç” seçeneği kullanılır.
• Bu sayede, alt bileşenler hiyerarşik yapıda gösterilir; ana montajdan başlayarak tüm seviyeler görsel olarak takip edilebilir.
• Özellikle çok katmanlı montajlarda bileşen ilişkilerini netleştirmek için kullanışlıdır.

Küçük Resimlerle Ver

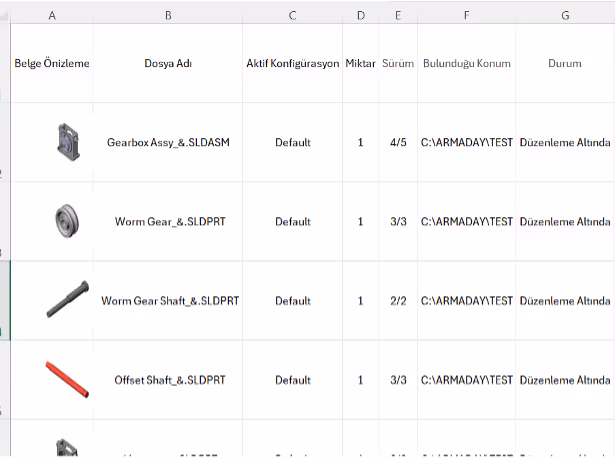

• “İçerir” sekmesindeyken, sağ tıklama menüsünden “Küçük Resimlerle Ver” seçeneği seçilirse, montaj ve bağlı dosyalar kasadan alınırken her biri için önizleme küçük resmi (thumbnail) de yerel klasöre kopyalanır.
• Bu küçük resimler, PDM arayüzünde veya Windows Gezgini’nde simge olarak görüntülenebilir ve dosyaları görsel olarak ayırt etmeyi kolaylaştırır.

Not:

Bu iki özellik sadece “İçerir” sekmesi üzerinde çalışır. Kasadan alma işlemi başlatılmadan önce yapı ve görsel ön kontrol amacıyla kullanılır. Büyük montajlarla çalışırken tercih edilmesi önerilir.

‍
