SOLIDWORKS Otomatik Ölçülendirme

SOLIDWORKS'te DIMXpert (Dimensional Expert), bir 3D modelin otomatik ölçülendirilmesi ve toleranslandırılması için kullanılan bir araçtır. Bu araç, özellikle Model Based Definition (MBD) yaklaşımı için geliştirilmiştir ve bir parçanın üretim için gerekli ölçü ve toleranslarının otomatik olarak eklenmesini sağlar.

DIMXpert ile Otomatik Ölçülendirme Adımları

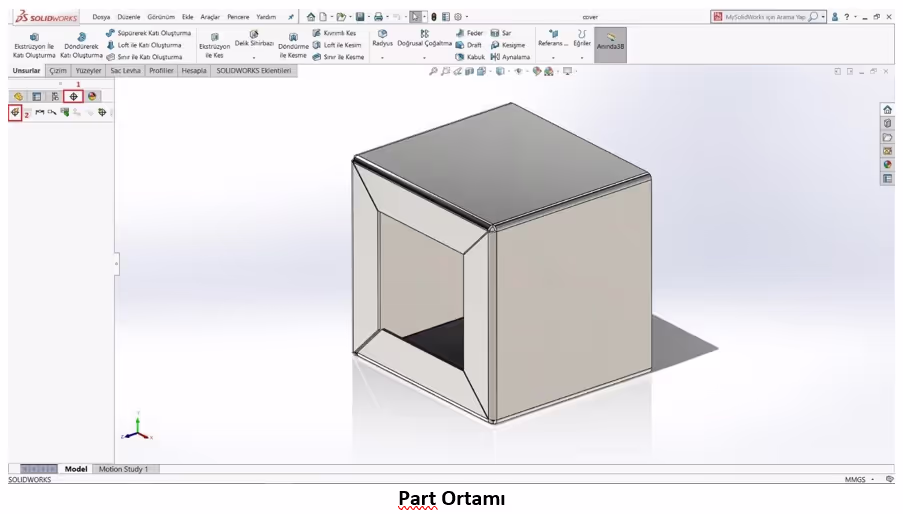

• DIMXpert Panelini Açın
• SOLIDWORKS'te DimXpertManager sekmesini etkinleştirin. (Bu sekme genelde Taslak, Parça veya Montaj modunda görünür.)
• Eğer bu sekme görünmüyorsa:
• Görünüm> Komut Yöneticisi> DIMXpert'i etkinleştirin.
• DIMXpert Uygula:
• Üst menüden DIMXpert> Otomatik Ölçülendirme aracını seçin.

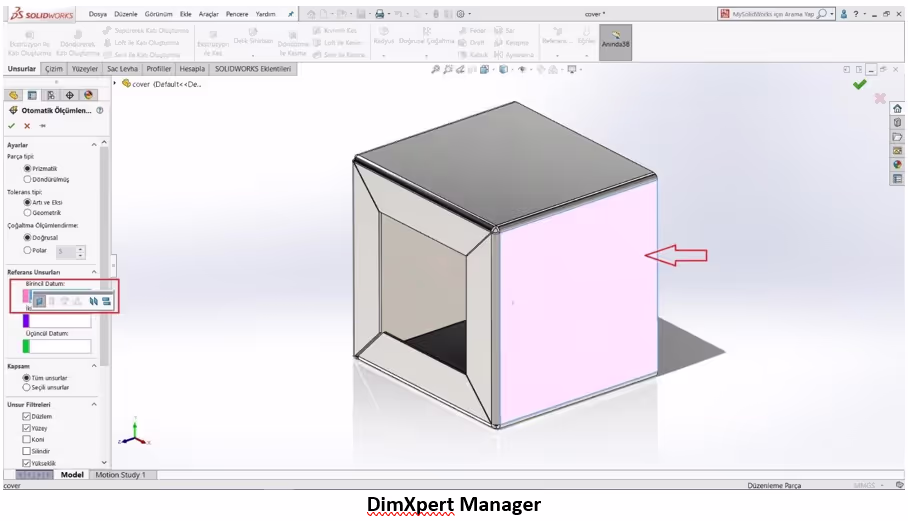

Unsur ağacında DimXpert Manager komutuna tıklayın ve “Otomatik ölçülendirme düzeni” komutunu seçiniz.

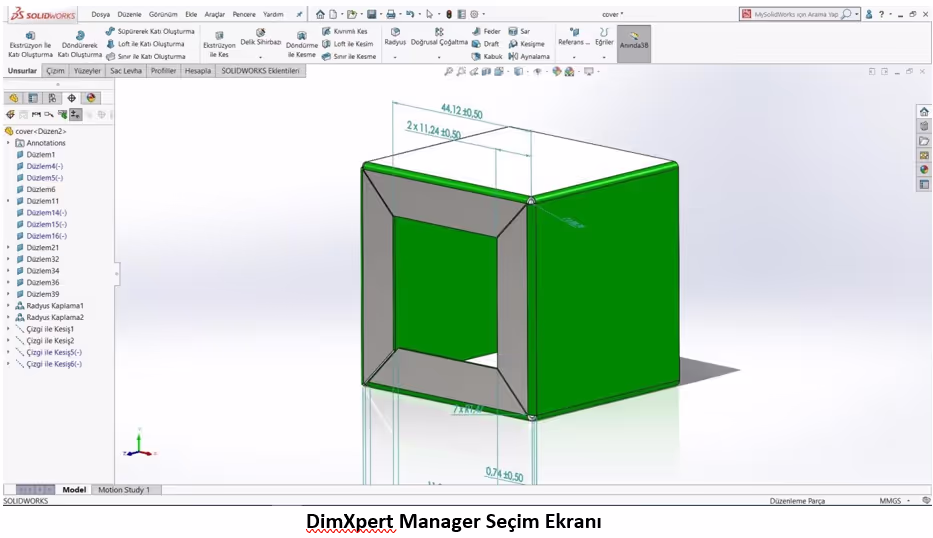

Birincil datum kısmında tasarımda bir yüz seçiyoruz ve onay butonuna basıyoruz.

DIMXpert’in Avantajları

Zaman Kazandırır: Elle ölçülendirme yerine otomatik ölçülendirme ile hızlı sonuç alınır.Tasarım Standartlarına Uygunluk: ISO, ASME gibi standartlara uygun ölçüler oluşturur.Model Based Definition (MBD): 2D teknik resimler yerine doğrudan 3D model üzerinde ölçü ve tolerans bilgisi sağlar.
