SOLIDWORKS Montaj İçerisinde Alt Montaj Oluşturma

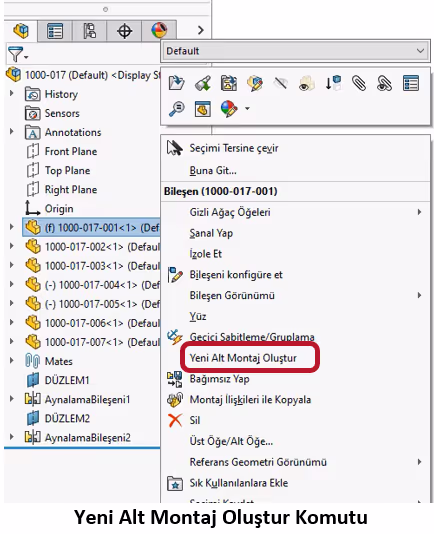

SOLIDWORKS’te montaj datasının içerisinde yeni bir montaj dosyası oluşturabilirsiniz. Bunun için birkaç yöntem bulunuyor, gelin birlikte bu yöntemlere bir göz atalım.Feature Manager tasarım ağacında, herhangi bir parçaya ya da montajı tekli ya da çoklu halde seçerek sağ tıklayıp “Yeni Alt Montaj Oluştur” seçeneğini seçebilirsiniz.

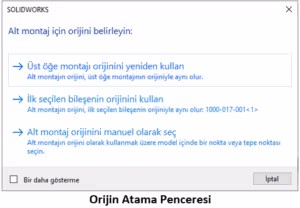

İşlemin ardından size montaj orijininin nasıl atanacağı hakkında bir pencere çıkacaktır. Burada orijin atamanızı düzenleyebilirsiniz.

İkinci yöntem olarak “Montaj” sekmesi içerisinde “Bileşen Ekle” komutunun altından “Yeni Montaj” komutunu seçebilirsiniz. Bu şekilde içi boş olan bir montaj oluşacaktır.

İki şekilde de montajını oluşturduğunuzda bu montajlar sanal, montaj datasının içine kayıtlı, olarak oluşacaktır.Bir sanal bileşeni kendi dış dosyasına kaydetmek için, bileşeni sağ tıklayın ve Montajı Kaydet (Dış Dosyaya) öğesini seçin. Bunun dışında, montajı kaydederken alt montajı montajın içine veya bir dış dosyaya kaydetmeyi seçebilirsiniz.
