SOLIDWORKS Malzeme Listesinde Sütun Değerlerini Birleştirme

SOLIDWORKS ile teknik resimlerinizi oluştururken, modelleriniz için malzeme listeleri oluşturabilir ve ürün bilgilerinizi kontrol edebilirsiniz.

Almış olduğunuz bu malzeme listelerinde sütun değerlerini birbiri ile birleştirmek ve değerleri tek bir sütun içerisinde kontrol etmek isteyebilirsiniz. Bu durumda sütun değerlerinizi birleştirmek için aşağıdaki işlemleri takip edebilirsiniz.

1. Malzeme listesini ekledikten sonra, sütunların birleştirilmiş değerlerini ekleyebilmek adına bir boş sütun daha açalım.

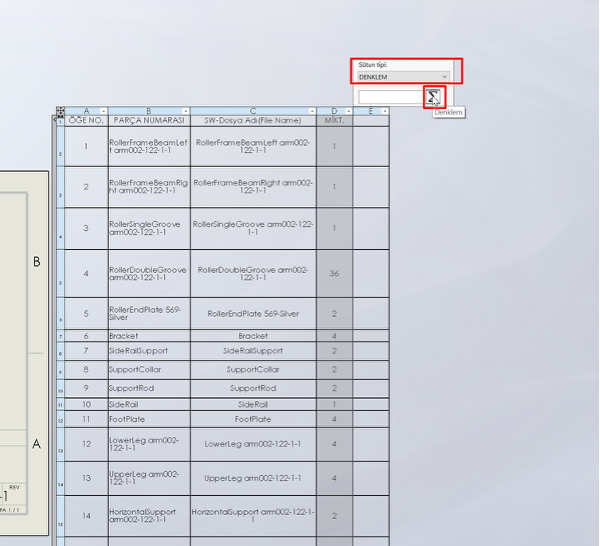

2. Açılan son sütunda, sütun tipi için denklem olarak seçim yapalım ve formülü ekleyebilmek adına toplam sembolüne tıklayalım.

Malzeme Listesi Özelleştirme

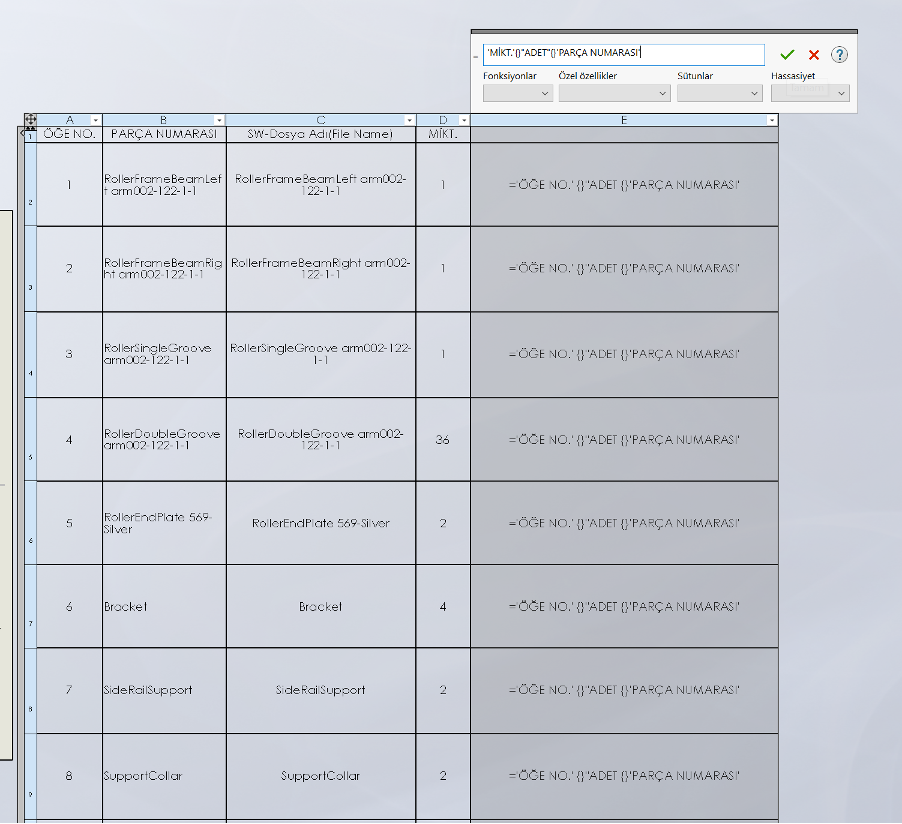

3. Değerlerini beraber görmek istediğim sütun bilgilerini seçerek formülümü ekliyorum. Burada sütun değerlerini birleştirmek için {} ifadesini kullanmamız gerekiyor. Sütun parametrelerine ek olarak metinsel ifadeler de eklemek istiyorsanız {}” Metin ifadesi ”{} şeklinde de kullanım sağlayabilirsiniz.

Bu örneğimizde; Miktar ve Parça Numarası bilgileriniz tek bir sütunda görmek istiyorum. Bu gösterimin,  örnek olarak 2 ADET  Roller Frame şeklinde olmasını istediğimden; sütun başlıklarım arasına {}”ADET”{} şeklide bir döngü daha ekliyorum.

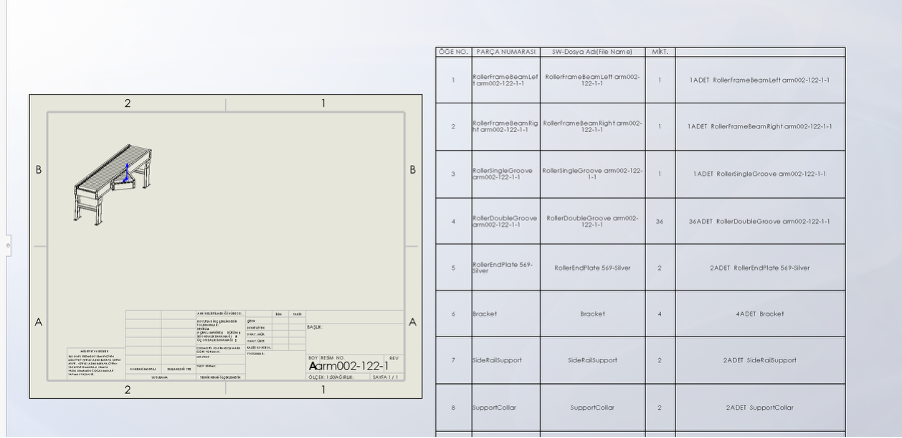

4. Formül ekranındaki yeşil tik ile formülü onayladığınızda elde edeceğiniz nihai tablo aşağıdaki gibi olacaktır.
