SOLIDWORKS Kaynak Parçalarında Malzeme Seçimi

SOLIDWORKS Kaynaklarında Malzeme Seçimi

SOLIDWORKS içerisinde tasarımlarınızı gerçekleştirirken, kaynaklanacak bileşenler ile çalıştığınızda kaynak yokunu ve malzemesini belirtebilirsiniz. Atamış olduğunuz bu kaynak malzemesini, teknik resim profil tablolarınızda da görüntüleyebilirsiniz.

Kaynak yolunu tanıtabilmek için öncelikle profiller sekmesi altında bulunan kaynak parçası komutunu çalıştırıyoruz.  Açılan pencerede kaynaklanacak bileşenlerin seçimlerini gerçekleştiriyorum.

Kaynaklama yapılacak Bileşenlerin Seçimi

Atamış olduğumuz bu kaynağın özellikleri düzenlemek ve malzeme ataması yapmak için, unsur ağacındaki kaynak klasörü altından ilgili kaynak parçasına sağ tıklayıp özellikler diyelim.

Kaynak Özelliklerinin Yönetimi

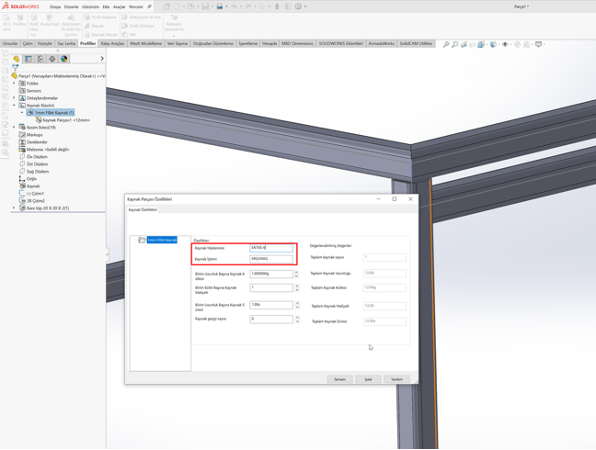

Açılan pencere içerisinde kaynak malzemesi, kaynak işlemi, birim kaynak başına maliyet gibi özelliklerin değerlerini girebilirsiniz. Burada özellikleri güncellediğinizde, ilgili profillerin kesim listelerine de yansıyacağından teknik resim içerisinde de tablo değerleri ile yönetebilirsiniz.

Kaynak Özelliklerinin Tanımlanması

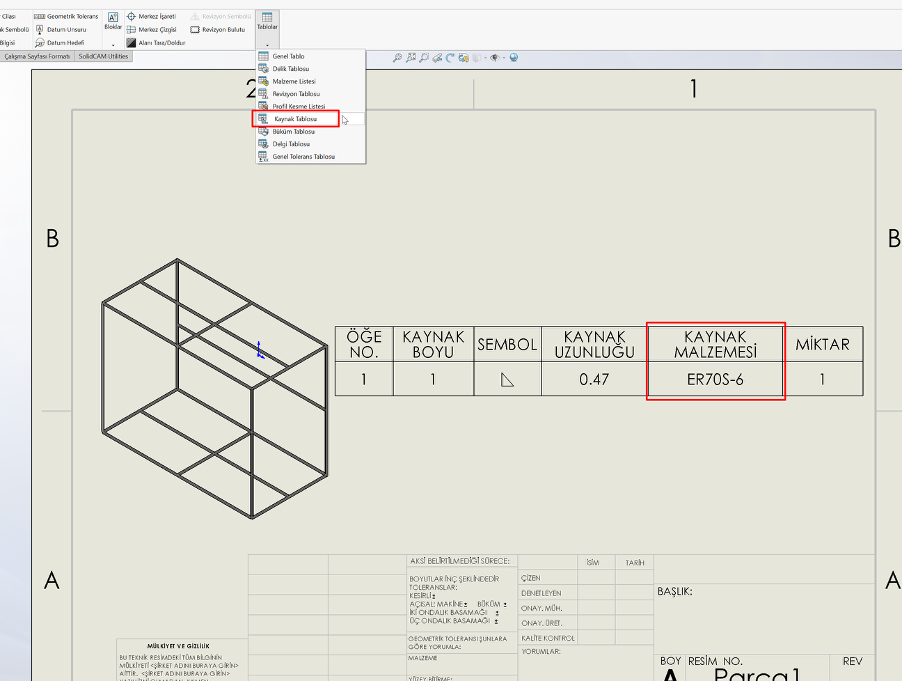

Teknik resimde kontrol sağlayabilmek için, modelden teknik resim ortamında geçtikten sonra tablolar altından kaynak tablosunu seçebilir ve referans model üzerinden ekleyebilirsiniz.

Eklediğiniz tabloda kaynak malzemesi alanının otomatik olarak dolu geldiğini görebilirsiniz.
