‍SOLIDWORKS’te profil, özellikle kaynaklı konstrüksiyon (weldments) ve yapı tasarımı gibi uygulamalarda kullanılan, belirli bir kesit şekline sahip 2B çizim elemanıdır. Bu profiller, L, U, T gibi standart kesitlerin yanı sıra kullanıcıya özel tasarlanmış formlar da olabilir. Sistem bu profilleri, çizgisel yollar boyunca uzatarak karmaşık 3B yapı elemanları oluşturmaya imkân tanır.Standart profil kütüphanelerine ek olarak, kendi özel profilinizi oluşturmak ve bunu tekrar kullanılabilir hale getirmek; hem tasarım hızınızı artırır hem de özel üretim projelerinizde esnekliğinizi önemli ölçüde geliştirir. Bu yazımızda, SolidWorks’te özel bir profilin nasıl oluşturulacağını, doğru formatta nasıl kaydedileceğini ve bu profilin kütüphane yapısına nasıl entegre edileceğini adım adım ele alacağız.

Burada özel olarak dikkat etmeniz gereken birkaç husus da aşağıdaki gibidir.


• Çizim profilini farklı kaydet işlemini yaparken, unsur ağacınızda çizim unsurunuzun seçili olması gerekmektedir.
• Profil kaydı yapılırken dosya türünüz SLDLFP olmalıdır.
• Profil kaydınız tamamlandıktan sonra, çizim unsurunuz üzerinde mavi L sembolü gözükmelidir.
• Özel profillerinizde de varsayılan olarak eklenmiş profillerde olduğu gibi, tanım bilgisinin gelmesini istiyorsanız; dosyanızı kaydetmeden önce özel özellikler kısmından manuel olarak eklemesini yapmanız gerekmektedir. Daha sonra bu şablonu kullandığınız tüm profil tasarımlarınızda bu tanım otomatik olarak eklenecektir.
• Profil kütüphanenizin varsayılan konumunu bilmiyorsanız, videodaki işlem adımlarını takip ederek varsayılan konumlarınızı da kontrol edebilirsiniz.

Ek olarak dikkat etmeniz gereken bir diğer husus da klasör yapısıdır.
Profil eklemesi yaparken; standart, type ve boyut seçimleri yapılıyor. Buradaki her bir seçime karşılık gelebilmesi adına iki klasör ve ikinci klasörün içerisinde SLDLFP uzantılı dosyanızın olması gerekmektedir.


Profil Komutu Seçim Paneli

Yani bu ne demek hemen bir örnek ile açıklayalım.

Örnek videomuzda varsayılan kaynak profili konumu aşağıdaki gibidir.

C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS (2) \data\weldment profiles

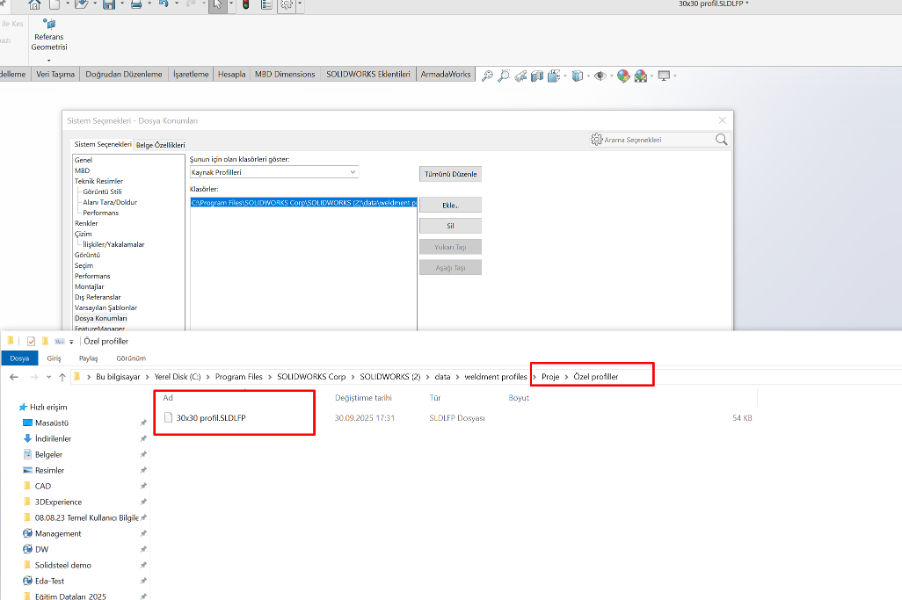

Aşağıdaki görseli kontrol edecek olursanız, varsayılan konumun devamında Proje ve Paneller olarak iki klasör olduğunu ve bu ikinci klasörün içerisinde SLDLFP dosyalarının olduğunu görebilirsiniz.
Sizin eklemek istediğiniz özel profillerde de klasörleme mantığı bu şekilde olmalıdır.

Özel Profiller için Klasör Örneği

‍Oluşturmuş olduğunuz bu özel profilleri , çizimlerinizde kullanmak ve profil gruplandırmalarınızı düzenlemeyi de görebilmek için Solidworks Basit Profil Tasarımı içeriğimize de göz atabilirsiniz.

‍
