DraftSight Araç Paletleri Nedir ve Nasıl Kullanılır

DraftSight Araç Paletleri Nedir ve Nasıl Kullanılır

DraftSight, 2B ve 3B CAD çizimleri için kullanılan güçlü bir tasarım yazılımıdır. Kullanıcıların çizim sürecini hızlandırmasını sağlayan birçok özelliği içinde barındırır. Bu özelliklerden biri de araç paletleridir.

‍Araç Paletleri Nedir?

‍Araç paletleri, sık kullandığınız komutlara, bloklara, çizim stillerine ve diğer bileşenlere hızlı erişim sağlayan bir pencere panelidir. Araç paletlerini kullanarak çizim süreçlerinizi hızlandırabilir ve standartlara uygun öğeleri kolayca yerleştirebilirsiniz.

Araç paletini etkinleştirmek için birden fazla opsiyonumuz mevcut.  İlk olarak komut satırına TOOLPALETTES yazarak Enter’a basın. Sağ menüde size yeni bir panel açtığını görebilirsiniz. İkinci yöntem direkt olarak sağ menüde Tool Palettes sekmesine tıklayarak geçiş yapmak. Bu menüler ilk kurulumda standart olarak açık gelir ancak sizde kapalı durumdaysa; açmak için ekranın üst kısmında mouse’a sağ tık yapıp açılan listede Tool Palettes seçeneğini işaretleyebilir ve bu menünün her zaman sağ tarafta kalıcı olarak gelmesini sağlayabilirsiniz.

Araç Paletlerini Kalıcı Olarak Sağ Menüye Tanıtmak

‍Bu seçeneklere ek olarak paneli kısayol ile açmak isterseniz CTRL+3 kısayolunu da kullanabilirsiniz. Araç paleti sekmesi içerisinde hazır bloklar (kapı, pencere, bağlantı elemanları, mimari çizimler için kütüphaneler), komut kısayolları ve ölçülendirme stilleri gibi fonksiyonları pratik olarak kullanabilirsiniz. Palet içerisindeki modelleri kullanabilmek için sağ menüden sürükle bırak yapmanız yeterlidir.

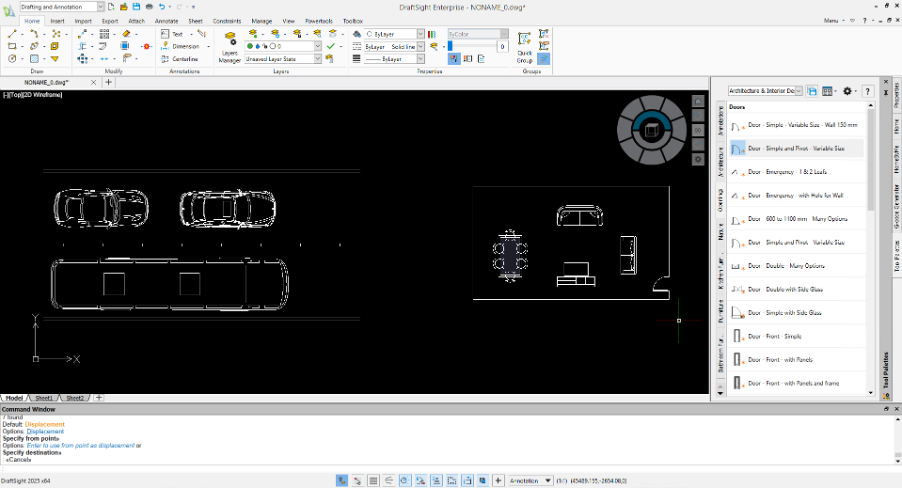

Araç Paletleri ile Oluşturulmuş Çizimler

‍Kendi çizimlerinizi de standart bir kütüphane gibi eklemek ve bu şekilde kullanmak isterseniz, araçlar komutu altından new palette diyerek yeni bir palet oluşturabilir ve özel isimlendirme yapabilirsiniz.

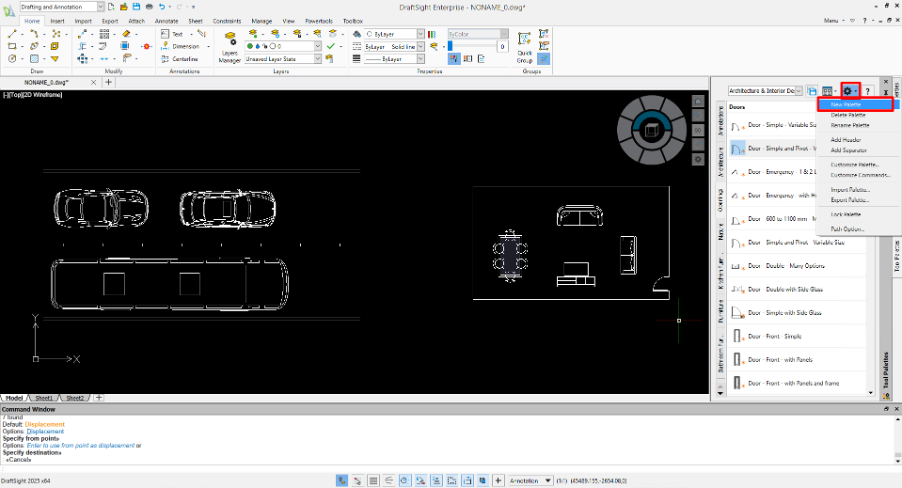

Yeni Palet Sekmesi Oluşturma

‍Oluşturmuş olduğunuz bu yeni palete bileşenlerinizi eklemek için ekran üzerinde çizimi seçip sürükle bırak ile palete atayabilirsiniz. Bu şekilde kendi tasarım arşivinizi de oluşturabilirsiniz.

‍
