SOLIDWORKS için Abaqus Associative Interface Eklentisi

Abaqus Associative Interface, SOLIDWORKS üzerinde oluşturduğunuz parçaları veya montajları, Abaqus/CAE içerisine ilişkisel olarak aktarabilmenizi sağlayan bir ek modüldür. Bu ilişkisellik sayesinde:

• SOLIDWORKS’te model üzerinde yapılan değişiklikler Abaqus/CAE’ye otomatik olarak yansıtılabilir,
• Yeniden model oluşturma süreci ortadan kalkar,
• Analiz tekrarlama maliyeti ciddi şekilde düşer.

Böylece tasarım–analiz döngüsü çok daha hızlı ve kontrollü hale gelir.

Arayüz şu prensip üzerine kuruludur:

1. SOLIDWORKS modeli → Abaqus Geometry formatına çevrilir.
2. Abaqus içinde bu model “associative link” mantığıyla tutulur.
3. SOLIDWORKS tarafındaki değişiklikler algılanır ve Update Model komutu ile Abaqus modeliniz güncellenir.
4. Analizde kullandığınız:
   • Mesh
   • Malzeme atamaları
   • Yükler / sınır şartları
   • Kısıtlama tanımları
     mümkün olduğunca korunur.

Bu özellik klasik STEP/IGES aktarımlarına göre çok büyük avantaj sağlar.

Kurulum Gereksinimleri

1. SOLIDWORKS Premium / Professional (2020 ve üstü versiyonlar önerilir)
2. Abaqus/CAE kurulumu (2020 veya üzeri)
3. SIMULIA tarafından sağlanan Abaqus Associative Interface eklentisi
4. SOLIDWORKS add-in menüsünde görünen “Abaqus Integration” modülü

Ayrıca SIMULIA lisans yöneticisinde Abaqus/CAE + Interface lisanslarının tanımlı olması gerekir.

Kullanım Adımları

• SOLIDWORKS tarafında model tasarlaması tamamlanır.
• Sonrasında Abaqus tarafında port aktivasyonu sağlanır.

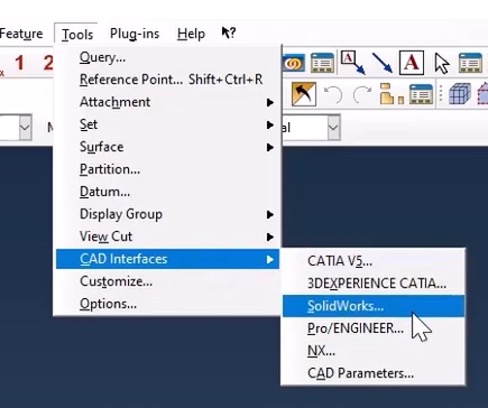

• Ardından SOLIDWORKS tarafında Abaqus sekmesi ile port üzerinden data aktarılır.

Aktarım sonrasında artık bileşenler birbirine bağlı olacaktır. SOLIDWORKS üzerinde yapılan değişimle Abaqus tarafı da güncellenecektir.
