SOLIDWORKS Grup Bileşen Örneği Komutu

SOLIDWORKS Grup Bileşen Örneği Komutu

‍SOLIDWORKS’te unsur ağacındaki “Grup Bileşen Görünümü” (Component Group View) özelliği, montaj (assembly) ortamında FeatureManager tasarım ağacındaki bileşenlerin görünümünü farklı bir mantıkla düzenlemenizi sağlar. Normalde montaj unsur ağacında bileşenler, montajda yer aldıkları hiyerarşik sıraya (üst montaj → alt montaj → parça) göre gösterilir.Grup Bileşen Görünümü etkinleştirildiğinde ise bu listeleme tarzı değişir; bileşenler türlerine veya konumlarına göre gruplanmış halde gösterilir.Böylece: Parçaları ve alt montajları tek listede, kendi grupları altında görebilirsiniz. Özellikle büyük montajlarda aradığınız bileşeni bulmak kolaylaşır. Montaj ağacındaki karmaşa azalır.

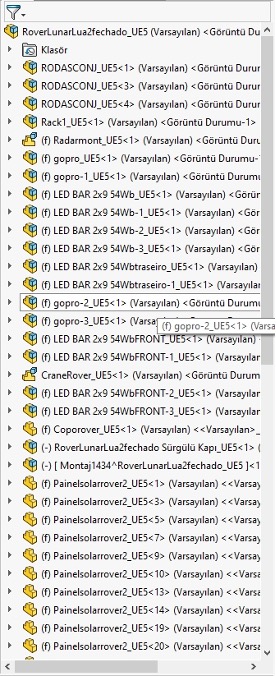

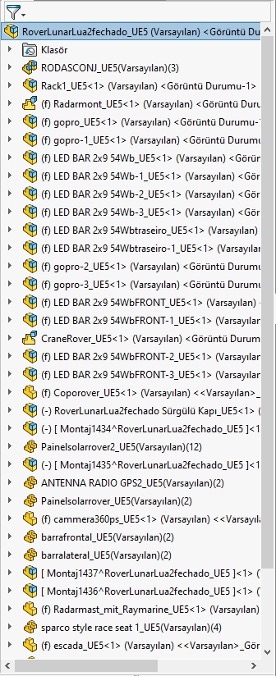

Montaj dosyası açıkken FeatureManager tasarım ağacında boş bir alana sağ tıklayın. Ağaç görünümü içerisinde grup bileşen örnekleri seçeneği seçilerek aktif hale getirilir. İşlem sonrasında FeatureManager tasarım ağacının daha sade ve yönetilebilir olduğunu görebilirsiniz. Aşağıda FeatureManager tasarım ağacının başlangıçtaki ve işlemden sonraki unsur ağacını yapısını görüntülemektesiniz.
