SOLIDWORKS Grafik Kesiti Oluşturma

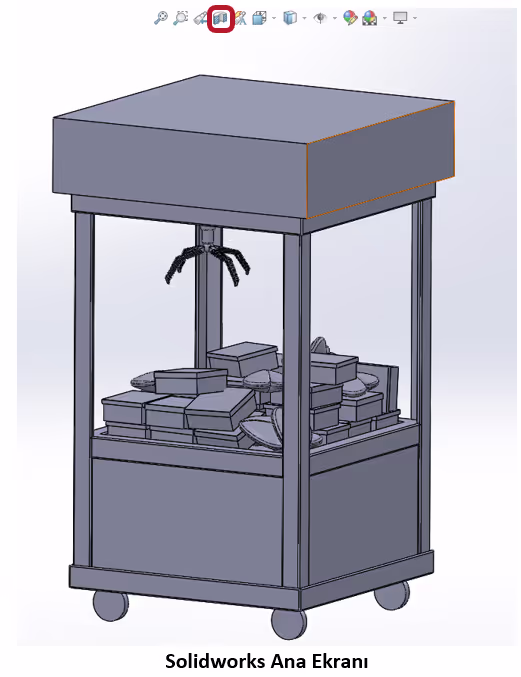

SOLIDWORKS'te özellikle büyük montajlarda kesit görünümü almak zor olabiliyor. Kesit görünümü, oluşturulduğu düzlemde yüzey hesaplamaları yaptığından temas ettiği yüzey sayısı arttıkça işlemin süresi de artıyor.Ancak sadece görünümü için kesit almak istediğimizde bizim için kolay bir özellik bulunuyor. 2014 ile birlikte gelen “Yalnızca grafik kesiti” seçeneği ile çok daha hızlı bir şekilde kesit alabilirsiniz. Normalde pasif gelen bu özellik pasifken tüm yüzeyler ve parametreler hesaplanır. Ancak grafik kesitinde bu hesaplamalar işlem dışı bırakılarak sadece kesit görüntüsü elde edilir. Kesit görünümünde istediğiniz yüzeylerin alanlarını hesaplayamazsınız. Ancak çok daha hızlı bir kesit görüntüsü oluşturabilirsiniz.Grafik kesiti oluşturmak için, ilk olarak kesit görünümü komutunu açıyoruz.

Ardından açılan ekranda “Yalnızca grafik kesiti” komutunu etkinleştiriyoruz.

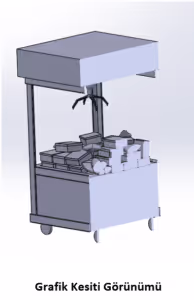

Bu sayede istediğiniz kesit görünümüne hızlıca erişebilirsiniz.
