SOLIDWORKS Görüntü Listeleri Oluşturma

Bir veya daha fazla konfigürasyon için görüntü listeleri oluşturabilirsiniz. Görüntü listesini kaydetmek, modelin farklı konfigürasyonlarını Büyük Tasarım Gözden Geçirme modunda görüntüleyebilmenizi sağlar.Geniş Tasarım İncelemesi, montaj tasarımlarını gözden geçirirken faydalı olan özellikleri koruyarak çok büyük montajları hızla açmanızı sağlar.Bir montajı Geniş Tasarım İnceleme modunda açtığınızda, aşağıdakileri yapabilirsiniz:

• FeatureManager tasarım ağacında gezinin
• Uzaklıkları ölçme
• Kesitler oluştur
• Bileşenleri gizleme ve gösterme
• Gözden geçirme işlemleri oluşturma, düzenleme ve yürütme

ConfigurationManager menüsünden part veya montaj dosyamıza sağ tıklıyoruz. “Görüntü Veri İşareti Ekle” üzerine gelerek, “Tüm Konfigürasyonlar İçin Veri İşareti Ekle” seçeneğine tıklıyoruz.

Bu işlem sonrasında ConfigurationManager bulunan konfigürasyonlarınızın üstüne gözden geçirme moduna uygun olduğuna dair göz simgesi gelecektir.

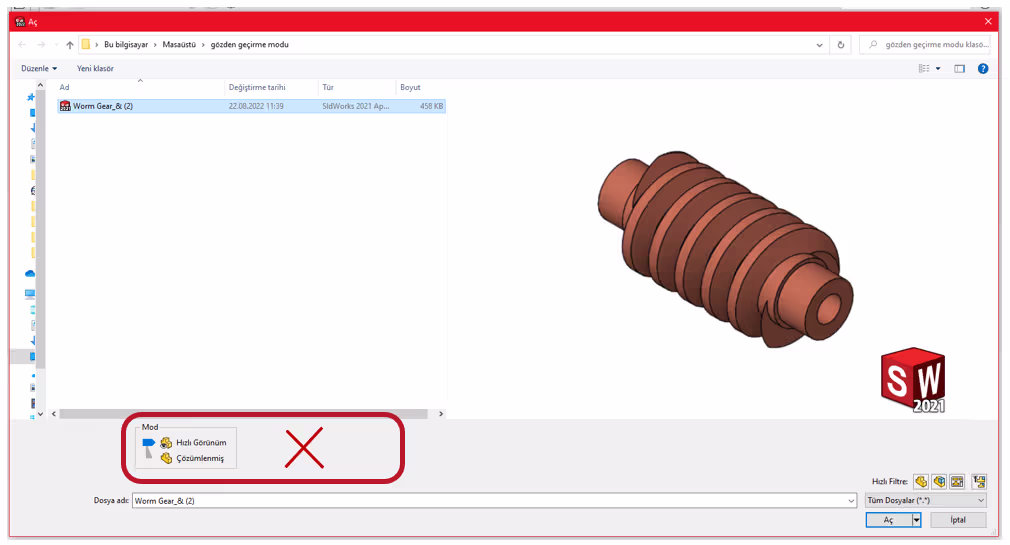

SOLIDWORKS dosyanızda aç ekranında “Hızlı Görünüm” seçiminde konfigürasyonlarınızı görebilirsiniz.
