SOLIDWORKS Feature Manager: Seçilen Öğeyi Ekranda Otomatik Vurgulama

SOLIDWORKS Feature Manager: Seçilen Öğeyi Ekranda Otomatik Vurgulama

SOLIDWORKS ile tasarımlarınızı gerçekleştirirken, özellikle karmaşık projelerde unsur ağacında seçtiğiniz bir bileşeni vurgulu olarak ekranda görmek ya da ekranda seçilen bir bileşeni unsur ağacında vurgulu görmek tasarımcılar için pratiklik sağlayan önemli bir komuttur.

Unsur Ağacında Part Seçimi ve Model Ekranında Dinamik Vurgulama Örneği

Siz Solidworks projenizde unsur seçimlerinizi bu şekilde her iki alanda da karşılıklı seçilmiş olarak göremiyorsanız; sistem seçenekleri – feature manager – Seçili öğeyi görüntüye kaydır seçeneğini aktif hale getirebilirsiniz.

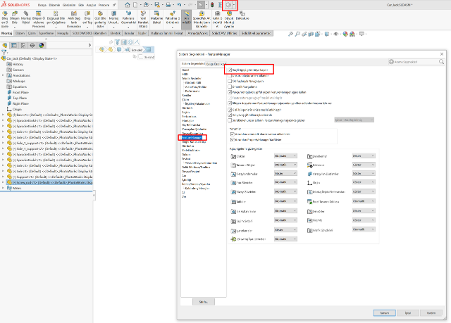

Sistem Seçenekleri Ayarları

Bu işlem yeterli olmazsa, unsur ağacında ana montaja sağ tıklayıp ağaç görünümü- unsurları göster seçeneğini aktif hale getirebilirsiniz. Bu şekilde montaj içerisinde hem part dosyalarınızı hem de alt montaj gruplarınızı dinamik olarak ekranda görüntüleyebilirsiniz.

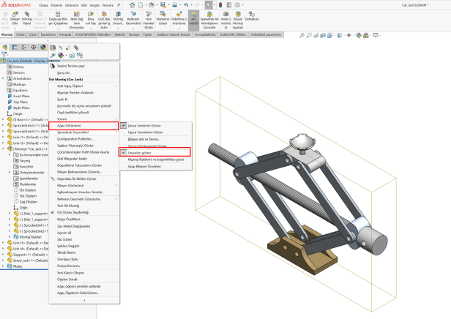

Ağaç Görünümünde Unsur Gösterimi

‍
