SOLIDWORKS Esnet Komutu Bükmek / Bend

SOLIDWORKS’te Esnet (Flex) komutu, bir modelin geometrisini fiziksel olarak değil, görsel olarak deforme etmek için kullanılır.

Bu komut sayesinde bir parçayı bükme (bend), gerdirme (stretch), sıkıştırma (compress) veya burma (twist) gibi farklı şekillerde esnetmek mümkündür. Bu seçenekler arasında en çok kullanılanlardan biri olan Bükmek (Bend), bir parçanın belirli bir eksen etrafında eğilmesini sağlayarak modele dinamik bir form kazandırır.

Bükme

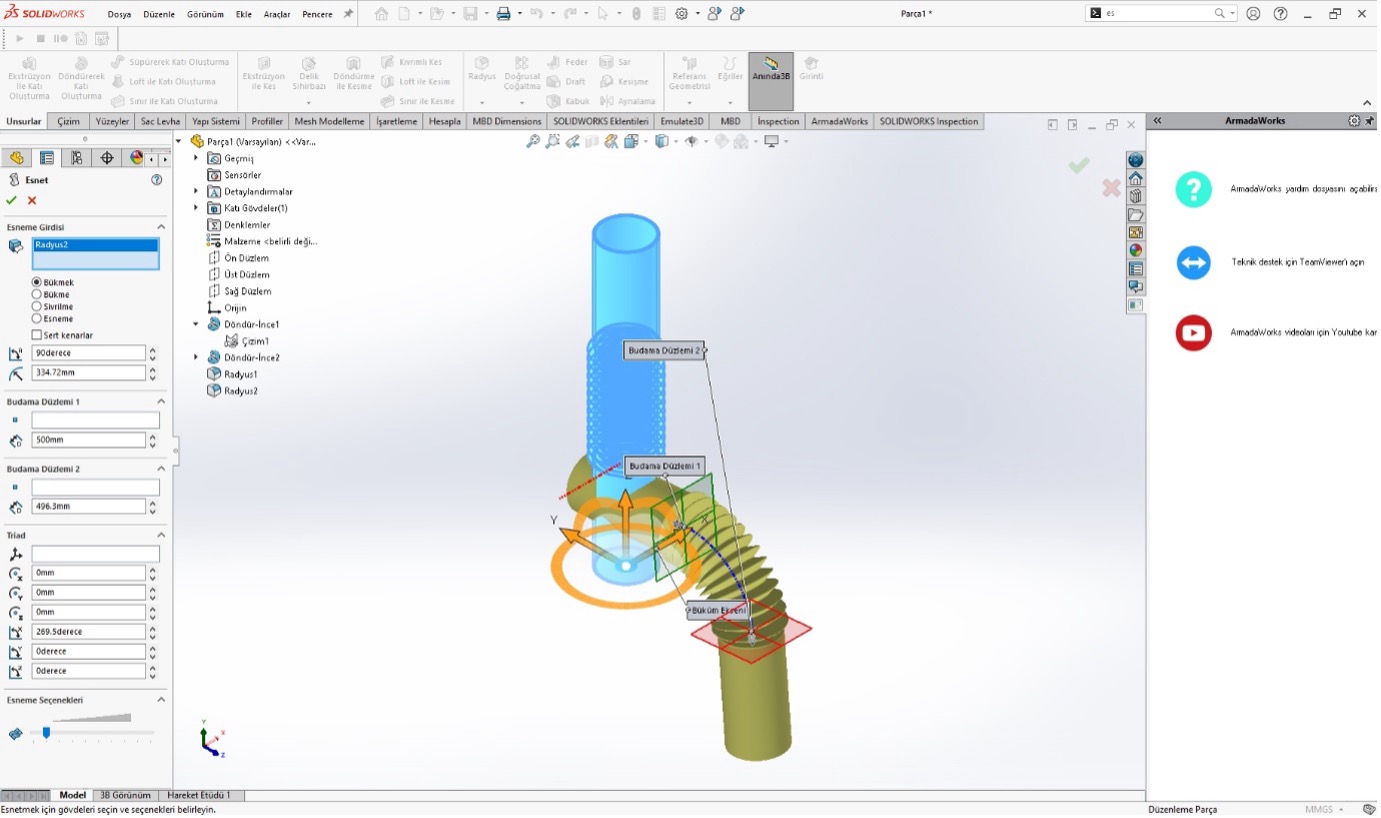

Bükmek (Bend) seçeneği, modelin tanımlanan bir eksene (Flex Axis) göre belirli bir açıyla bükülmesini sağlar. Örneğin, bir çubuk, boru veya levhayı ortasından 90° eğmek istediğinde bu özellik devreye girer.

‍

‍

Bükmek (Bend) Seçeneği İçindeki Temel Ayarlar:

• Flex Type (Esnet Türü): Komut içinden “Bend” seçilerek bükme işlemi etkinleştirilir.

• Flex Input (Esnet Girişi): Esnetilmek istenen katı (body) veya yüzey (surface) modeli seçilir.

• Trim Plane (Kesme Düzlemleri): Bükülmenin başlangıç ve bitiş sınırlarını tanımlar. Böylece yalnızca belirli bir bölgeyi veya tüm modeli bükmek mümkündür.

• Flex Axis (Esnet Eksen): Modelin hangi eksen etrafında büküleceğini belirler (örneğin Z ekseni etrafında 90° bükme).

• Bend Parameters (Bükme Parametreleri): Bend Angle (Bükme Açısı): Bükülme miktarını belirler (örnek: 45°, 90°, 180°). Bend Radius (Bükme Yarıçapı): Bükülme eğrisinin iç yarıçapını tanımlar. Küçük yarıçap → keskin bükülme. Büyük yarıçap → yumuşak geçişli bükülme.

• Trim Planes Adjustments (Kesme Düzlemi Ayarları): Move Planes: Düzlemler arasındaki mesafeyi değiştirerek bükülecek alanı ayarlamayı sağlar. Show Preview: Gerçek zamanlı önizleme ile işlemin yönünü ve etkisini kontrol etmeyi mümkün kılar.
