SOLIDWORKS ELECTRICAL’da Tara Komutu Kullanımı

SOLIDWORKS Electrical’da Tara komutu, şematik çizimlerde veya form çizimlerinde kapalı bir alanı desen (hatch) ile doldurmak için kullanılır. Bu, görsel olarak bölgelerin tanımlanmasını, gruplandırılmasını veya vurgulanmasını sağlar.

Kullanım adımları

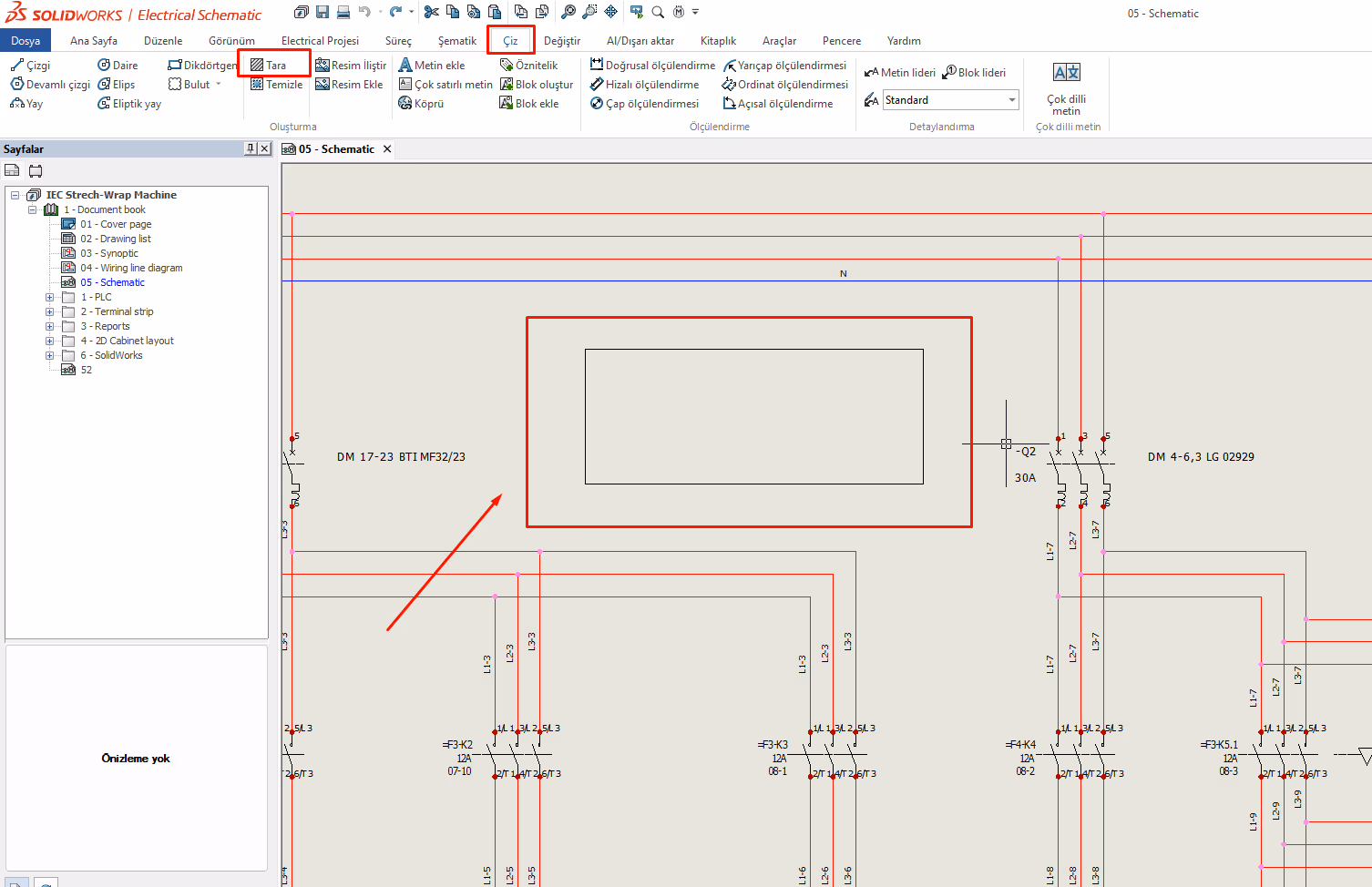

• Komutu çalıştırın:

Menüden Çiz > Tara seçeneğini tıklayın.

• Alanı seçin:

Tarama yapmak istediğiniz kapalı alanı tıklayarak seçin. Seçilen alanın kenarları mutlaka kapalı bir geometri oluşturmalıdır (örneğin bir dikdörtgen veya çokgen gibi).

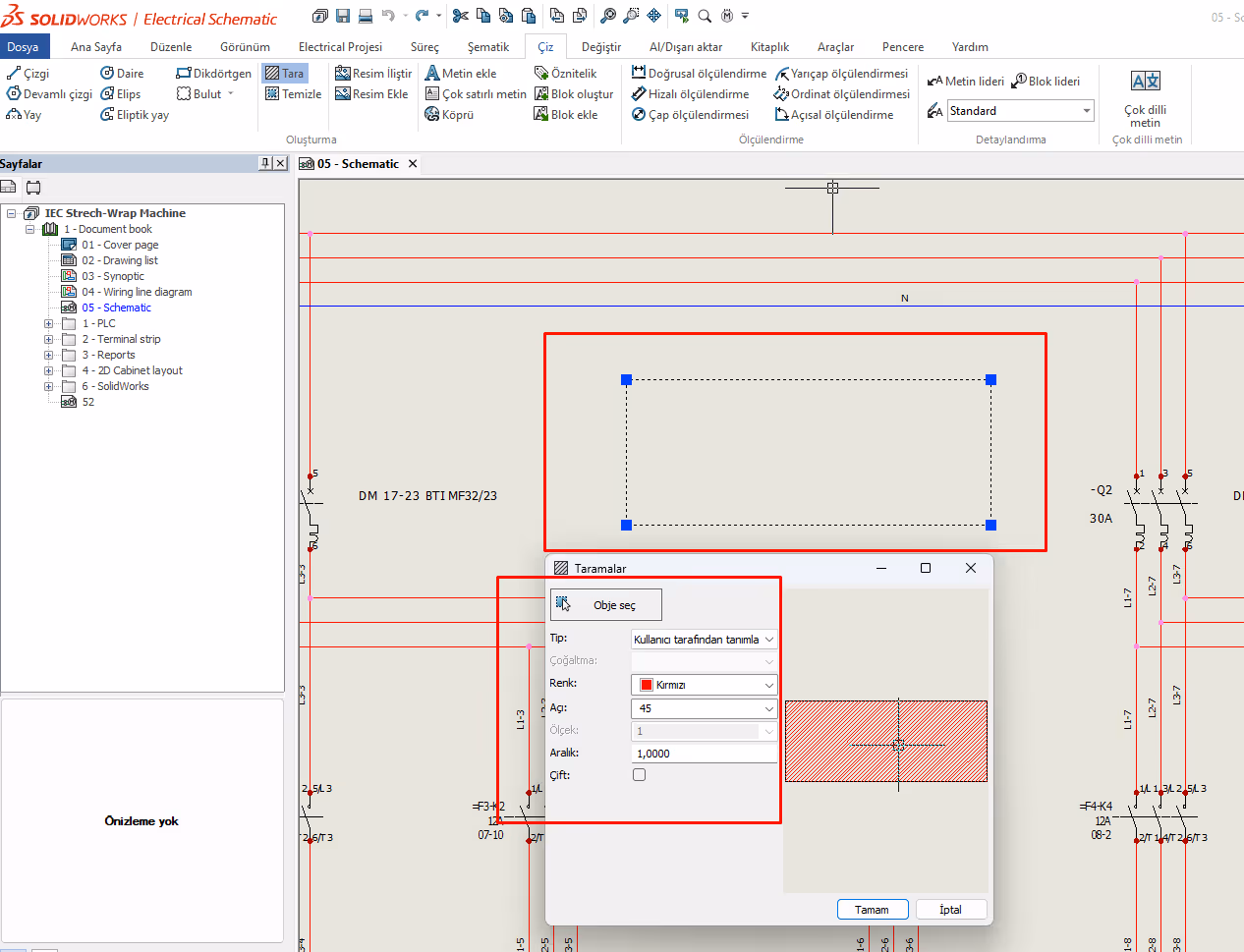

• Tarama desenini ve özelliklerini belirleyin:

Açılan pencerede:

• Tarama deseni (çizgili, çapraz, noktalı vb.)
• Ölçek (yoğunluk)
• Açıklık (desen aralığı)
• Renk gibi ayarları belirleyebilirsiniz.

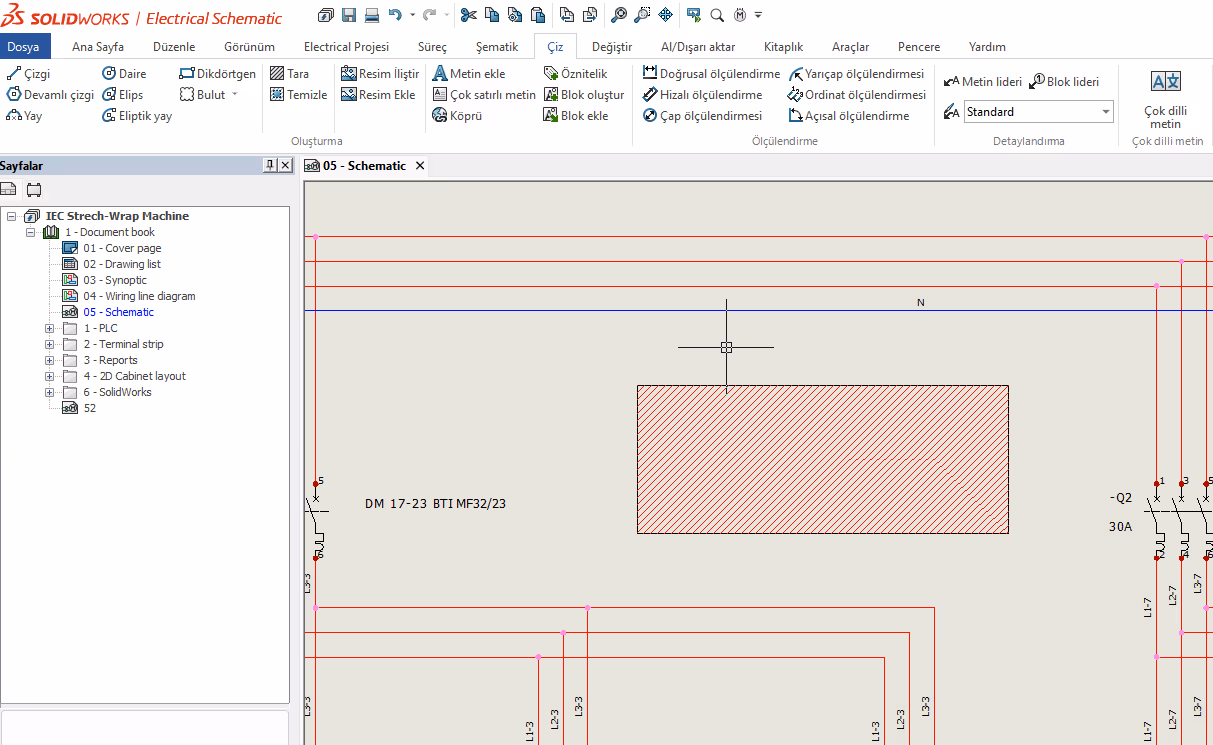

• Uygulayıp onaylayın:

Ayarları yaptıktan sonra “Tamam” düğmesine tıklayarak taramayı uygulayın.

Kullanım örnekleri

• Panoda belirli alanları (örneğin yüksek gerilim, kontrol devresi, topraklama bölgeleri) görsel olarak ayırmak.
• Form çizimlerinde yüzey kaplamaları veya farklı bölgeleri temsil etmek.
• Doldurulmuş alanlarla çizimin okunabilirliğini artırmak.

İpuçları

• Kapalı olmayan alanlar taranamaz. Gerekirse çizgileri tamamlayarak alanı kapalı hale getirin.
• Aynı tarama deseni birden fazla alana uygulanabilir.
• Taranmış alanlar sonradan çift tıklanarak düzenlenebilir veya silinebilir.

‍
