SOLIDWORKS Electrical'da Sembole Üretici Parçası Tanımlamak

SOLIDWORKS Electrical'da sembollere üretici parçası (manufacturer part) tanımlama, doğru bileşen seçimi ve parça listesi oluşturma süreçlerinde önemli bir adımdır. Bu işlem, kullanılan elektrik elemanlarının spesifik üretici bilgilerini tanımlayarak daha doğru ve profesyonel elektrik projeleri oluşturmanıza olanak tanır. Aşağıda bu işlemi adım adım anlatan teknik bir kılavuz bulabilirsiniz.

1. Üretici Parçası Tanımlamanın Önemi

SOLIDWORKS Electrical'da her sembol, devrede belirli bir elektriksel işlevi temsil eder. Bu sembole üretici parçası tanımlamak, o sembolün hangi gerçek dünyadaki bileşeni temsil ettiğini gösterir. Örneğin, bir röle sembolüne Siemens marka bir rölenin tanımlanması, projenin ilerleyen aşamalarında doğru malzeme listesinin (BOM) ve diğer teknik dokümantasyonun hazırlanmasını sağlar.

2. Sembole Üretici Parçası Tanımlama Adımları

Sembolünüze bir üretici parçası eklemek için aşağıdaki adımları izleyin:

Adım 1: Sembol Seçimi

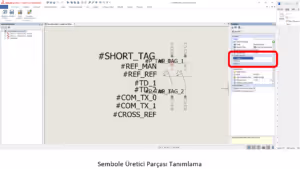

• Kitaplık > Sembol Yönetimi adımlarını takip ederek, üretici parçası atamak istediğiniz sembolü açın.
• Sembolün açıldığı sayfada sağda açılan menüden üretici parçasının markasını seçin ve referans yazan bölümün sağında bulunan … işaretine giriş yaparak üretici parçasını seçin.

• Seçim tamamlandığında sembolü kaydederek çıkın.
• Değişiklik yaptığınız sembolü kullandığınızda üretici parçasının atanmış olarak geldiğini görebilirsiniz.

Bu adımlar ve önerilerle SOLIDWORKS Electrical’da sembollere üretici parçalarını doğru bir şekilde tanımlayabilir, projelerinizi daha verimli ve doğru bir şekilde yönetebilirsiniz.
