SOLIDWORKS Electrical'da PLC Giriş-Çıkış Listeleri

Yazar:

28/11/2024

Paylaş:

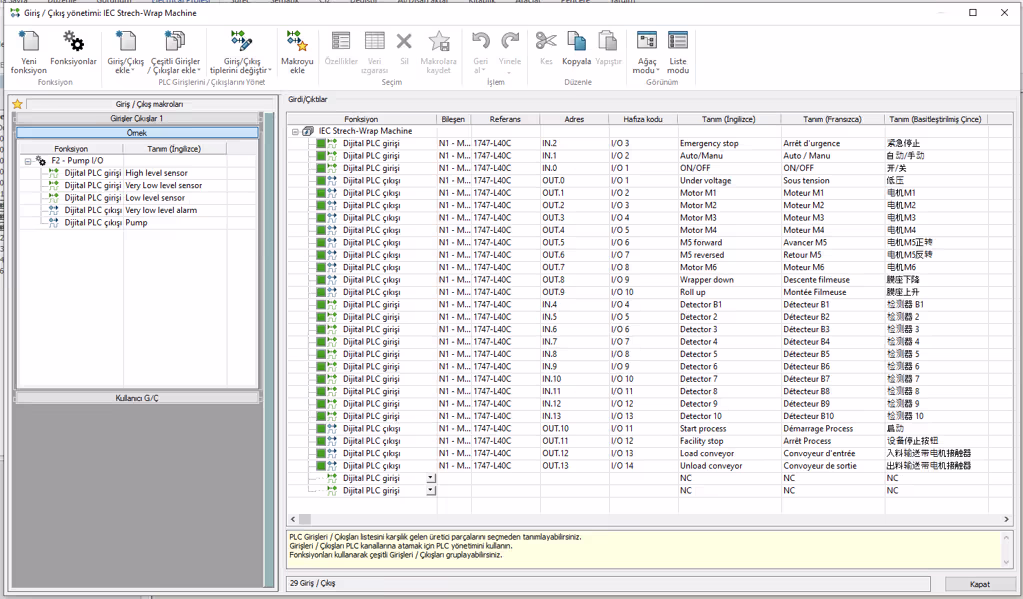

SOLIDWORKS Electrical'da PLC Giriş-Çıkış (I/O) Listeleri ile çalışmak, özellikle elektrik projelerinde PLC'lerin bağlantılarını düzenlemek ve dokümante etmek için kritik bir adımdır.PLC Giriş-Çıkış Listesi Nedir?PLC (Programmable Logic Controller) giriş-çıkış listesi, bir PLC'nin giriş (input) ve çıkış (output) terminallerine bağlanan cihazların bir özetini içerir. Bu liste, mühendislerin PLC bağlantılarını hızlı bir şekilde analiz etmesine, tasarımı doğrulamasına ve tesisatın kurulumu sırasında referans olarak kullanılmasına olanak tanır.SOLIDWORKS Electrical'da PLC Yönetimi

PLC I/O Listesi Oluşturmaa) Rapor Şablonu Hazırlama

Electrical Projesi > Raporlar (Reports) sekmesine gidin.
Yeni bir rapor şablonu eklemek için "Ekle" düğmesine tıklayın.
"PLC Giriş-Çıkış Listesi" için önceden tanımlı bir şablon seçebilir veya kendi özel şablonunuzu oluşturabilirsiniz.

- Örnek sütunlar: PLC Adı, Kanal Numarası, Sinyal Türü, Bağlı Cihaz, Açıklama.

b) Otomatik Raporlama

Projedeki tüm PLC modüllerine ait giriş ve çıkışlar, otomatik olarak rapora eklenir.
Filtre ve sıralama ayarları ile yalnızca belirli bir PLC'ye ait veya belli kriterlere göre sınıflandırılmış verileri listeleyebilirsiniz.

PLC Kanal Tanımlamaları

Kanal Türü Seçimi:
- Dijital (0-1) veya Analog (sürekli değer) giriş-çıkış türlerini belirleyin.
- Her kanal için açıklamalar (örneğin: "Acil Durum Butonu", "Motor Çıkışı") ekleyin.
Bağlı Elemanları Belirleme:
- Her giriş veya çıkış terminaline bağlanacak cihazları şematik olarak tanımlayın.
- Örneğin: DI1 (Giriş) → "Sensör 1"; DO2 (Çıkış) → "Motor Kontrol Rölesi".

Veri Dışa AktarımıPLC I/O listesi raporlarını şu formatlarda dışa aktarabilirsiniz:

Excel (.xlsx): Otomasyon yazılımına veya diğer araçlara veri aktarmak için kullanılır.
PDF: Dokümantasyon için.
XML: Otomatik sistemlerde kullanılmak üzere yapılandırılmış veri aktarımı için.

Dışa Aktarım İşlemi
