SOLIDWORKS Electrical'da Kablo Metinlerini Gizle-Göster Komutu

SOLIDWORKS Electrical'da kablo metinlerini göster/gizle komutu, projelerdeki kablo ve bağlantıların etiketlerini düzenli bir görünüm sağlamak veya kalabalık ekranlarda gereksiz detayları gizlemek amacıyla kullanılır. Bu özellik sayesinde kablo adları, numaraları veya tanımlayıcı bilgileri gerektiğinde gizlenebilir veya gösterilebilir. Özellikle karmaşık projelerde çizimlerin daha anlaşılır olması için bu tür görünüm kontrolleri önemlidir.

Kablo Metinlerini Göster/Gizle Komutu Kullanımı

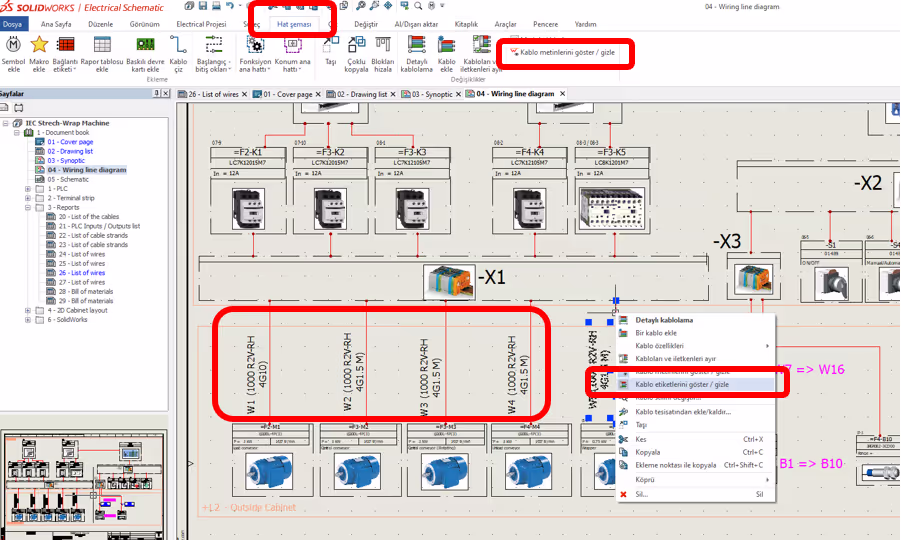

• Görselleştirme Ayarlarına Erişim
• • Menüde Hat şeması sekmesine giderek kablo metinlerini gösterme veya gizleme ayarlarına ulaşabilirsiniz.
  • Kablo objesinin üzerine sağ tıklayıp açılan menüden “Göster/Gizle” seçeneğini de kullanabilirsiniz.

• Kablo Metinleri Görünürlüğü
  • Seçenekler arasında kablo isimlerini, kablo numaralarını veya diğer kablo açıklama metinlerini tek tek seçerek görünürlüklerini ayarlayabilirsiniz.
  • “Göster” seçeneği ile tüm metinleri görünür hale getirebilir, “Gizle” seçeneği ile onları görünmez yapabilirsiniz.
• Kablo Metinlerini Özelleştirme

Kablo metinleri genellikle kablo tipi, numarası veya açıklamalar içerir. Bu metinlerin formatı veya boyutu çizimlerde yer kaplayabilir. Görüntüyü düzenlemek için metin boyutunu, rengini veya hizalamasını değiştirebilirsiniz. Böylece yalnızca gerekli detayları öne çıkarıp daha sade bir görünüm elde edebilirsiniz.Bu özellik, özellikle karmaşık elektrik projelerinde çizimlerin daha okunabilir ve düzenli bir şekilde hazırlanması için oldukça faydalıdır.
