SOLIDWORKS Electrical’da 2B Taslak Hizalama Komutu

SOLIDWORKS Electrical 2D’de çizim içerisindeki objeleri hizalamak, projedeki görsel düzeni artırmak ve okunabilirliği sağlamak için kullanılır. Bu komut ile birden fazla objeyi yatay olarak ve bir aralık vererek hizalayabilirsiniz.

Nerede Bulunur?

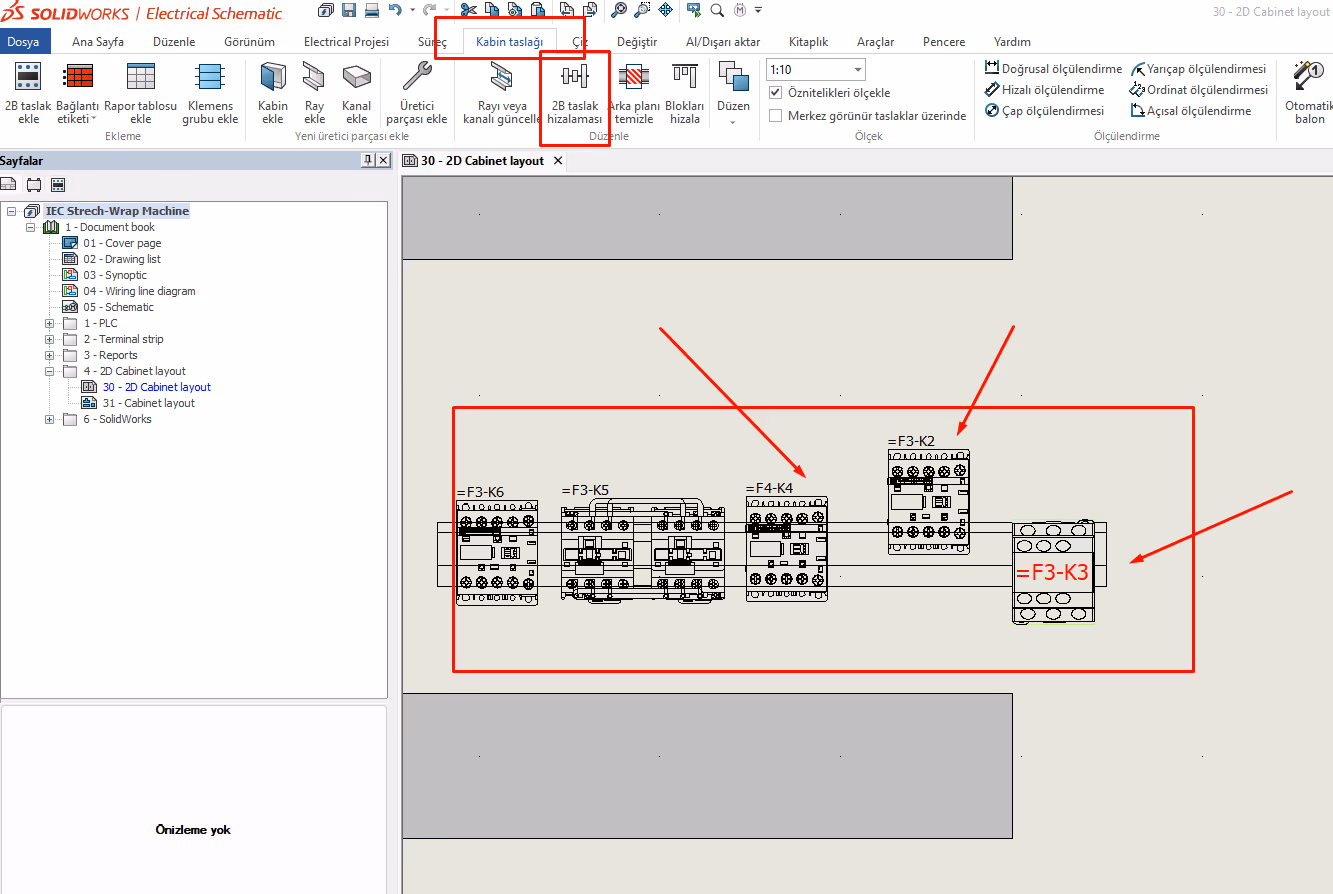

• Menü: 2B Kabin Taslağı > Düzenle (Edit) > 2B Taslak Hizalaması

Kullanım Adımları

• Komutu Başlatın
• Menüden veya şerit üzerindeki ikon aracılığıyla Hizalama (Align) komutunu başlatın.

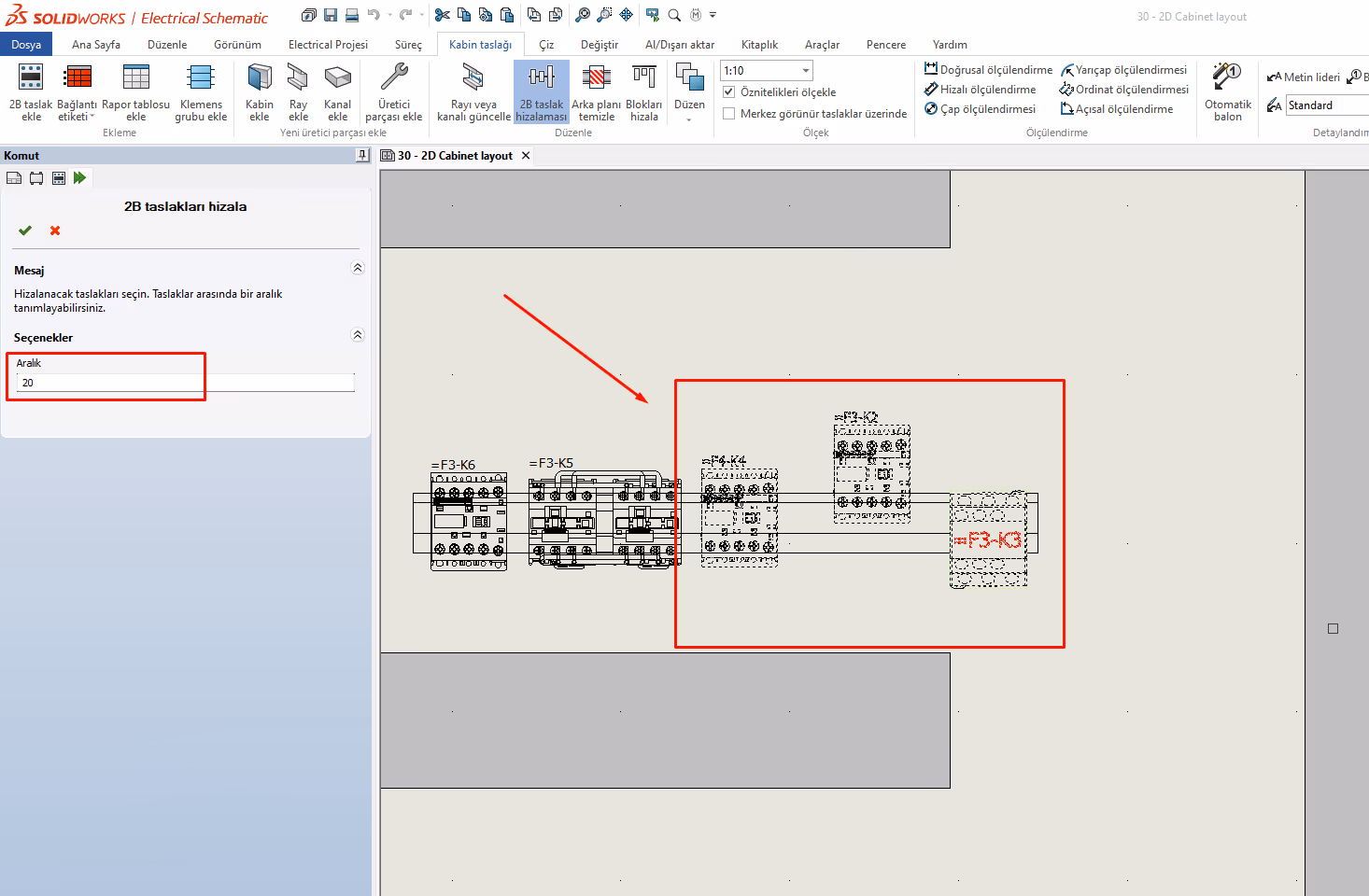

• Hizalama Aralığını Belirtin
• Objeleri Seçin

Hizalamak istediğiniz çoklu nesneleri seçin (ilk seçilen bileşene göre, diğer seçtiğiniz bileşenler ona göre hizalanacaktır.

• Uygula ve Onayla

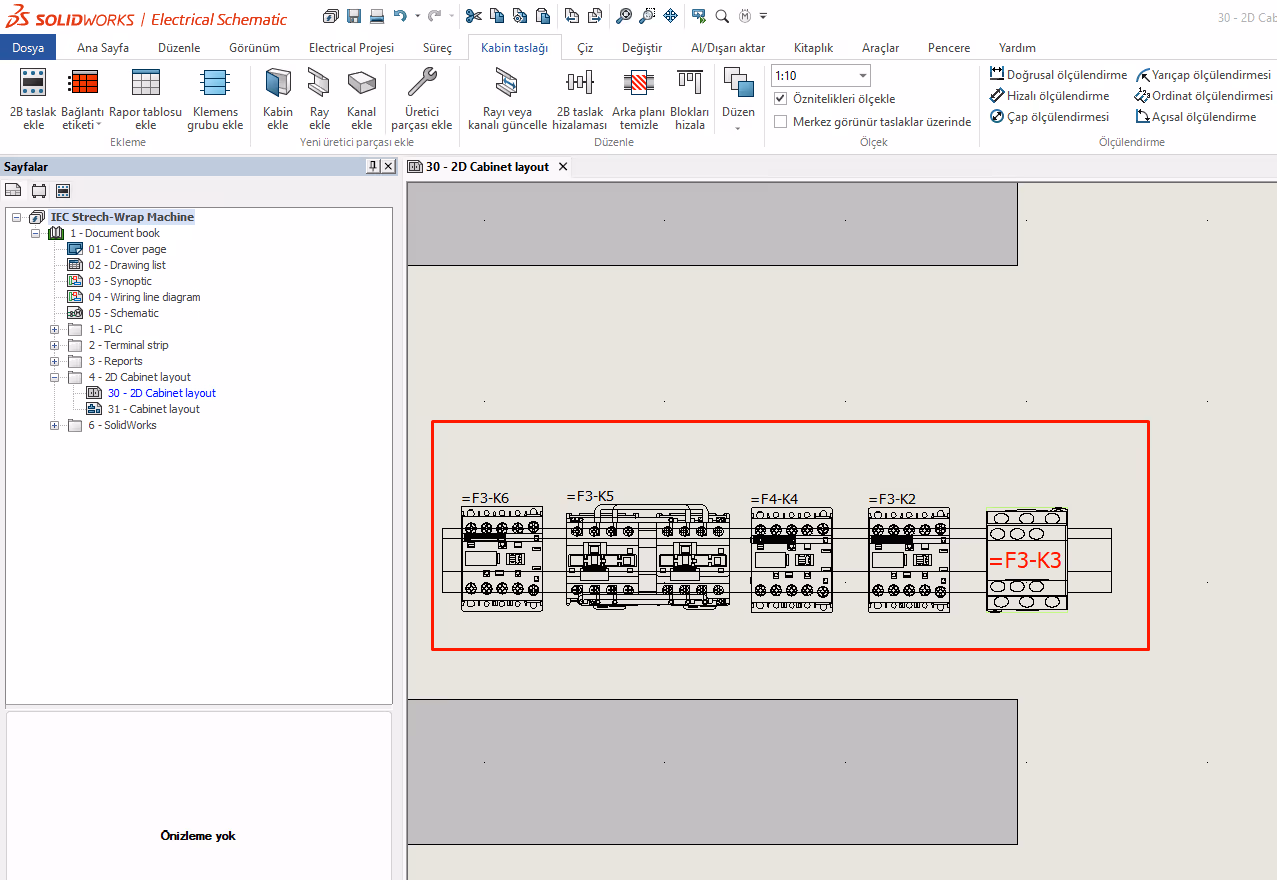

Seçiminizi yaptıktan sonra hizalama otomatik olarak uygulanır.

Kullanım Senaryoları

• Sembol dizilimlerinin hizalanması (ör. kontaktör veya röle sıralamaları)

Bilgi

• Bu komut sadece 2B grafik nesneleri için geçerlidir. Elektriksel bağlamda yer alan bileşen bağlantılarını etkilemez.
• Komut, elektriksel bağlar veya numaralandırma düzenini bozmaz.

‍
