SOLIDWORKS ELECTRICAL'da 2B Kabin Taslağı Oluşturma

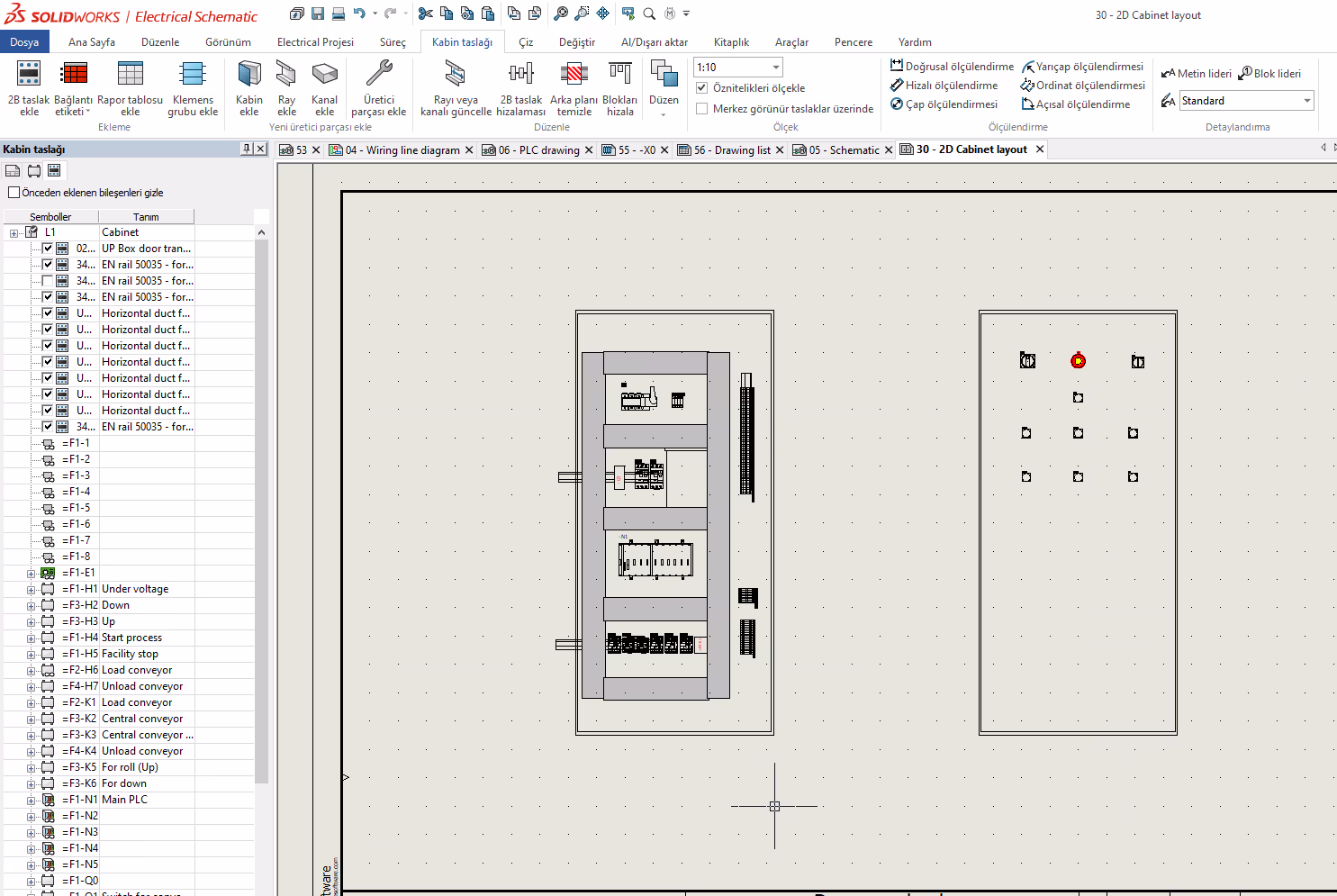

Solidworks Electrical'da "2B Kabin Taslağı Oluşturma" komutu, elektrik projelerinde kullanılan kabinlerin iki boyutlu (2B) şematik çizimlerini oluşturmak için kullanılır. Bu komut, kabinin içinde yer alacak bileşenlerin düzenini ve yerleşimini görselleştirir. Kabin taslağı, bileşenlerin boyutlarına ve kabin içindeki yerleşim kurallarına göre düzenlenir. Komutun Amacı"2B Kabin Taslağı Oluşturma" komutu, elektrik panoları ve kontrol kabinlerinin iç tasarımını oluşturmak için kullanılır. Bu taslaklar, bileşenlerin doğru yerleşimi ve montaj sırasında kolaylık sağlar.Komutun Kullanımı 1- Süreç > 2B Kabin Taslağı Komutu seçilir.

2- Kabin Tanımlama: Solidworks Electrical'da oluşturulacak olan taslağın oluşturulabilmesi için açılan pencerede ilgili kabin seçilir.

3- Kabin Yerleşimi: Kabinin içine yerleştirilecek bileşenleri seçin. Bileşenlerin ölçüleri ve pozisyonları otomatik olarak tanımlanır.4- Bileşenleri Yerleştirme: Seçilen bileşenleri kabin içinde düzenleyin. Bileşenler, kabin boyutlarına göre yerleştirilecektir.

Avantajları

• Hızlı Görselleştirme: Kabin içindeki bileşenlerin düzenini hızlıca görselleştirmenizi sağlar.
• Doğru Yerleşim: Kabin boyutlarına göre bileşenlerin uygun şekilde yerleştirilmesini sağlar.
• Montaj Kolaylığı: Taslağın montaj ekibi tarafından kolayca anlaşılmasına ve kullanılmasına olanak tanır.

Sonuç"2B Kabin Taslağı Oluşturma" komutu, elektrik kabinlerinin hızlı ve doğru bir şekilde tasarlanmasını sağlar, böylece montaj sırasında hata riskini azaltır ve projeyi hızlandırır.
