SOLIDWORKS Eğimli Kenara Sac Flanşı Ekleme

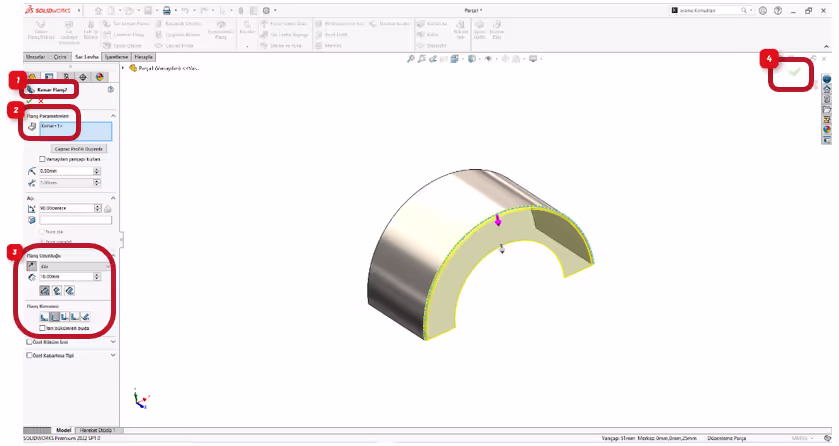

SOLIDWORKS 2021 sürümünden önce yuvarlak kenarlı saclara, kenar flanşı eklenemiyordu. Yeni çıkan sürümlerle artık bunu yapmak mümkün. Bunu nasıl yapılacağınızı öğrenmek için aşağıdaki adımları takip ediniz.1- Tasarımınızı oluşturduktan sonra, öncelikle ‘Kenar Flanşı’ komutuna giriniz.2- ‘Flanş Parametleri’ kısmından kenar flanşı uygulanacak kenarı seçiniz.3- ‘Flanş Uzunluğu ve Flanş Konumu’ bilgilerini giriniz. Komutu onaylayınız.

Oluşturulan kenar flanşına düzenlemek istiyorsanız, SOLIDWORKS 2022 sürümüne sahip olmanız gerekmektedir. Öncelikle flanş parametleri altındaki ‘Çapraz Profilleri Düzenle’ komutuna girmelisiniz. Parça üzerindeki çizgiyi istediğiniz konuma sürükleyip bırakarak düzenleme işlemini onaylamalısınız.
