SOLIDWORKS eDrawings’te Konfigürasyonlarının Gösterilmesi

SOLIDWORKS ortamında yapmış olduğunuz farklı konfigürasyonları bulunan parçanızın ya da montajınızın eDrawings’te gözükmesi için öncelikle SOLIDWORKS ortamında unsur ağacından “Konfigürasyonlar” kısmını açalım.

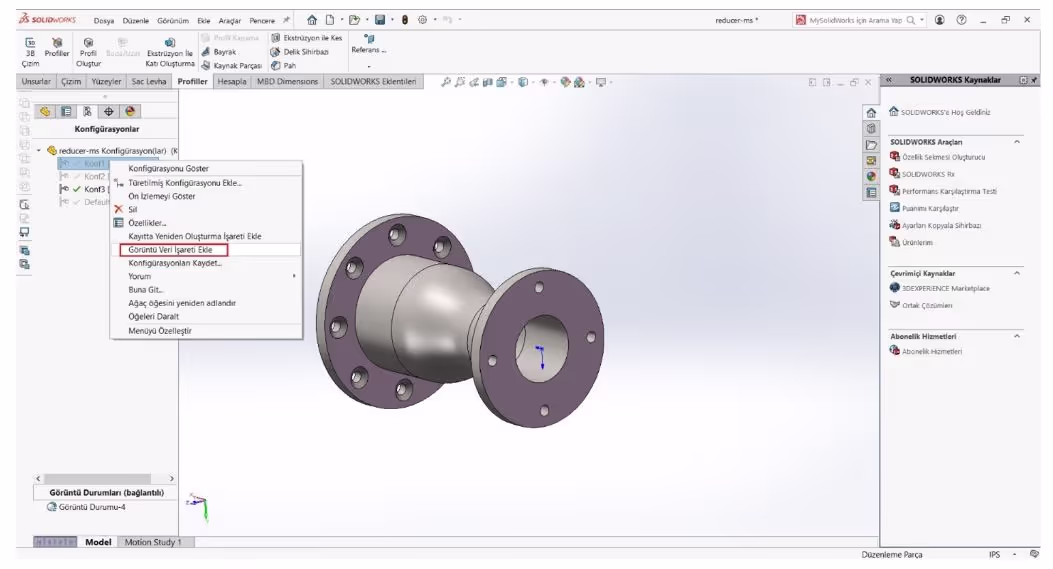

Parçamızın ya da montajımızın içerisinde bulunan konfigürasyonları bu kısımda görüntüleyebilmekteyiz. Bu kısımda hangi konfigürasyonların gözükmesini istiyorsak üstüne sağ tıklıyoruz ve “Görüntü veri işareti ekle” komutuna tıklıyoruz.

“Görüntü Veri İşareti Ekle” işleminden sonra konfigürasyonlarımızın yanında duruma ait simge belirecek.

Bu işlemden sonra parçamızı ya da montajımızı eDrawings ortamında açıyoruz ve sağ altta parça veya montajımıza ait konfigürasyonlar gözükecektir.
