SOLIDWORKS Düzenli Ölçümlendirme-Auto Arrange Özelliği

Üreticiler arasında iletişimin gerçekleşmesi için boyutlar yaratmak tasarımcılar için daha önemli bir görevdir. Hatasız üretim sağlamak için boyutların yerleştirilmesi düzgün, hassas ve dikkat çekici olmalıdır.SOLIDWORKS, teknik resimde kullanıcının boyutları aralıklı, hizalı, ortalanmış, gerekirse ayarlanmış ve kademeli olarak yerleştirmesini sağlayan “OTOMATİK ÖLÇÜLERİ YERLEŞTİR” adlı harika bir aracımız var.Bu işlev, seçilen boyutları sizin için otomatik olarak düzenler. Prosedür aşağıdaki gibidir:

1. Tüm boyutları kutu-seçin.

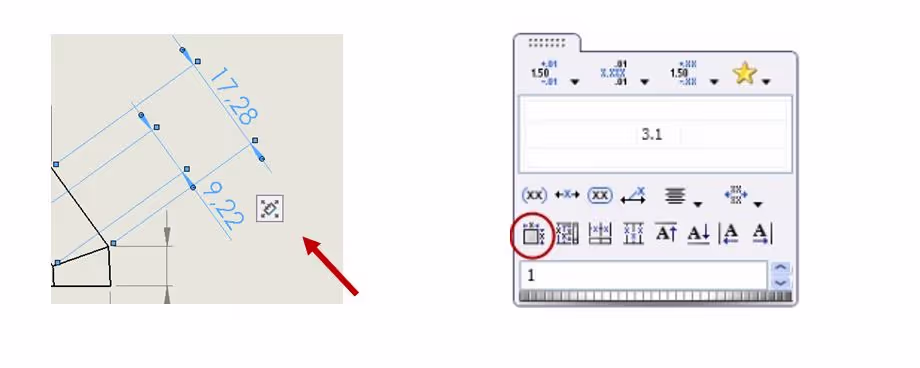

2. Ardından, boyut paletini görüntülemek için fare işaretçisini Boyut tablosu rollover düğmesinin üzerine (Bu arada, Fareyi Boyut Paleti rollover düğmesinden uzakta bırakırsanız, kaybolacaktır. Geri almak için klavyenizdeki CTRL düğmesine basmanız yeterlidir.)
3. Boyut tablosunda, sol alt köşedeki Boyutları Otomatik Düzenle'ye tıklayın,
4. Boyut tablosunu kapatmak için grafik alanına tıklayın.

Boyutları otomatik düzenle'yi kullandığınızda, seçilen boyutlar aşağıdaki gibi yerleştirilir:

1. Küçükten büyüğe doğru aralıklı
2. Mümkünse hizalanmış ve ortalanmış
3. Belge Özellikleri – Ölçümlendirmeler'de tanımlanan öteleme mesafeleriyle aralıklı
4. Üst üste binmeyi önlemek için kademeli şekilde
